电力电缆的屏蔽层

这位小哥,本大圣跟你小讲解一下电缆中一般信号线才会有屏蔽层屏蔽层的作用是抗干扰,信号的传输过程中肯定会遇到多多少少的干扰,如高压,低压,高频,电波。

是指金属保护层,主要用来保护导线和绝缘,使其不容易受到外界的污染。

(半导电屏蔽半导电屏蔽层通常设置在导电线芯的外表面和绝缘层的外表面,分别称为内半导电屏蔽层和外半导电屏蔽层。

屏蔽电缆屏蔽层及接地线的作用是:屏蔽层分作内屏蔽和外屏蔽两部分。它们都是为了使电缆导体与绝缘层、电缆绝缘层与内护层有良好的接触,消除由于导体表面和内护层表面不光滑所引起的表面电场强度的增加,一般在导体的表面包有金属化纸带(厚度为0.12mm的电缆低的一面,贴有厚度为0.014mm的铝箔以及橡塑电缆的薄铜皮)或半导体纸带。电缆加装接地线,主要是为了保护在电缆发生绝缘击穿故障或线芯中通过较大故障电流时,金属护套的感应电压可能使得绝缘击穿,引起电弧,使金属护套烧穿。

为了使绝缘层和电缆导体有较好的接触,消除导体表面的不光滑引起的导体表面电场强度的增加,一般在导体表面包有金属化纸或半导体纸带的内屏蔽层。

屏蔽电磁干扰:电力电缆通过的电流比较大,电流周围会产生磁场,为了不影响别的元件正常工作,屏蔽层内部可以包裹信号或动力导线。

电力电缆通过的电流大,会产生磁场,加屏蔽层可以把这种电磁场屏蔽在电缆内。可以起到一定的接地保护作用。

在绝缘表面和护套接触处,也可能存在间隙,电缆弯曲时,油纸电缆绝缘表面易造成裂纹,这些都是引起局部放电的因素。

电缆屏蔽层及接地线的作用是:屏蔽层分作内屏蔽和外屏蔽两部分。

电缆屏蔽层的作用:屏蔽线是使用网状编织导线把信号线包裹起来的传输线。

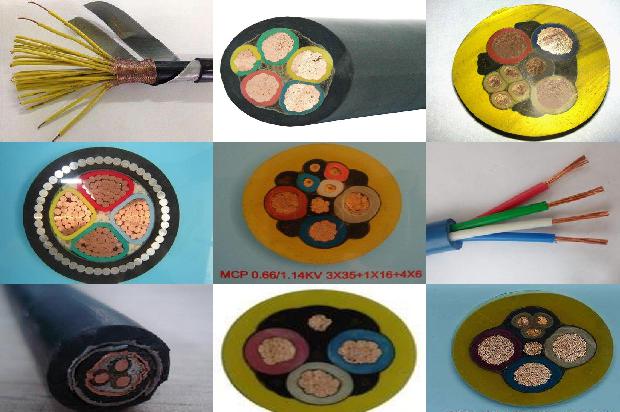

电力电缆的基本结构由线芯(导体)、绝缘层、屏蔽层和保护层四部分组成。线芯线芯是电力电缆的导电部分,用来输送电能,是电力电缆的主要部分。

屏蔽层接地通常情况下是电缆屏蔽层的一端与等电位接地排连接,另一端不连接;如果两端都接地的话,两接地点之间会形成电位差,反而对信号的传输造成干扰。

屏蔽层是为减少外电磁场对电源或通信线路的影响而专门采用的一种带金属编织物外壳的导线。这种屏蔽线也有防止线路向外辐射电磁能的作用。

屏蔽电缆的屏蔽层应接地,单芯动力电缆单端接地,控制电缆两端接地。屏蔽电缆的屏蔽层应接地,单芯动力电缆单端接地,控制电缆两端接地。

电力电缆屏蔽层是在绝缘层表面加一层半导电材料的屏蔽层,它与被屏蔽的绝缘层有良好接触,与金属护套等电位,能避免在绝缘层与护套之间发生局部放电。

按照《GB50217-2007电力工程电缆设计规范》的规定:双层绝缘隔离屏蔽的电缆,其最外层屏蔽层应该两端接地。

如果两端接地屏蔽层就失去对外来干扰磁场的屏蔽作用,因为二头接地电缆金属屏蔽层就等于是一个等电位,干扰信号就可以窜入屏蔽电缆,影响正常信号传输。

高压电缆工作在直流高压下,受到高压静电场作用的绝缘层产生电偶极子,在靠近心线的内表面出现负电荷,外表面出现正电荷。

电力电缆外层的金属丝或金属带通常是用来增加电缆的机械强度的,使用的是钢丝或钢带,电阻通常在每米零点几到零点零几欧姆之间。

10mm2电线是屏蔽。指电线的规格大小是10平方毫米,导体的横截面积约10平方毫米的大小。规格越大,导体截面积大,导体电阻小,可负载的电路电流就大。

电缆绝缘屏蔽层采用金属化纸或半导体纸带作为内屏蔽层,外屏层有时还外扎铜带或编织铜丝带。

良好的电缆附件应具有以下性能:线芯联接好:主要是联接电阻小而且联接稳定,能经受起故障电流的冲击。

电缆屏蔽层接地的问题为降低电场和磁场的干扰,二次控制系统中广泛使用屏蔽电缆。

“屏蔽”,实质上是一种改善电场分布的措施。电缆导体由多股导线绞合而成,它与绝缘层之间易形成气隙,导体表面不光滑,会造成电场集中。

屏蔽电缆的屏蔽层主要由铜、铝等非磁性材料制成,并且厚度很薄,远小于使用频率上金属材料的集肤深度(所谓的趋肤效应是指电流在导体截面的分布随频率的升高而趋于导体表面分布,频率越高,趋肤深度越小,即频率越高,电磁波的穿透能力越弱),屏蔽层的效果主要不是由于金属体本身对电场、磁场的反射、吸收而产生的,而是由于屏蔽层的接地产生的,接地的形式不同将直接影响屏蔽效果。屏蔽电缆的屏蔽层主要由铜、铝等非磁性材料制成,并且厚度很薄,远小于使用频率上金属材料的集肤深度,屏蔽层的效果主要不是由于金属体本身对电场、磁场的反射、吸收而产生的,而是由于屏蔽层的接地产生的,接地的形式不同将直接影响屏蔽效果。对于电场、磁场等的反射,一般不会影响到屏蔽层的接地效果。3.屏蔽布线系统屏蔽布线系统电缆主要考虑的是通过屏蔽层来屏蔽高频电场与低频电场的导入,从而使屏蔽层的效果更加严格。屏蔽布线系统源于欧洲,它是在普通电缆的外面加上金属屏蔽层,利用金属屏蔽层的反射、吸收及趋肤效应实现防止电磁干扰及电磁波干扰的功能,屏蔽层的运用目前比较好的结果是:当然,加上金属屏蔽层的重量轻、有效、屏蔽效果好,所以在国内通常采用屏蔽电缆形式布线系统,利用金属屏蔽层的感应电场耦合与电磁波吸收;在系统中,使用高性能的屏蔽体将被屏蔽,屏蔽层的感应电场耦合到屏蔽结构内。
