电缆头屏蔽层在哪里

为了使绝缘层和电缆导体有较好的接触,消除导体表面的不光滑引起的导体表面电场强度的增加,一般在导体表面包有金属化纸或半导体纸带的内屏蔽层。

电缆接头位置无论是明装或暗装,一般在接线盒、箱柜、电缆井、配电柜、柜(盘)里的母线或电缆管,在其尾部就做T接箱;电缆头,同样也是如此,制作电缆头时制作好的电缆头与箱变要连接密封,可同为装配式电缆头,插一次侧使用;也可单芯多股的1个人做分支,一芯加1根屏蔽线;其次还有通讯、照明,信号线,布线上用的。

电缆的屏蔽层按要求做电缆头时预留接地线并接于电缆两端的接地铜排上。控制电缆的屏蔽层应在开关场与控制室两端接地。

统包型电力电缆的金属屏蔽层主要由铜、铝等非磁性材料制成,并且厚度很薄,远小于使用频率上金属屏蔽层的集肤深度(所谓趋肤效应是指电流在导体截面的分布随频率的升高而趋于导体表面分布,频率越高,趋肤深度越小,即频率越高,电磁波的穿透能力越弱),从而使屏蔽层的厚度变化,趋肤深度也随之变化。

(半导电屏蔽半导电屏蔽层通常设置在导电线芯的外表面和绝缘层的外表面,分别称为内半导电屏蔽层和外半导电屏蔽层。

屏蔽电缆接头主要起屏蔽作用。屏蔽层可有效防止外界对信号的干扰,提高信号的传输能力。

需要,电缆中间接头处,两侧的屏蔽层断开,在中间接头处,三相的屏蔽层交差互联,并经保护器接地。

10kv电缆中间头需要做接地吗?当然需要,因为制作电缆中间头时,电缆本体的屏蔽层是要接地的,这样的话,两端的屏蔽层和电缆钢铠之间的接通,形成一个环路,干扰电缆内部的其他元器件,从而形成一条通路,消除干扰,让电缆正常工作。而当电缆内部的连接点过多时,电缆的导体,容易受到外部环境的电磁干扰,产生涡流,电缆损坏只会是时间问题,最终导致设备无法正常运行。

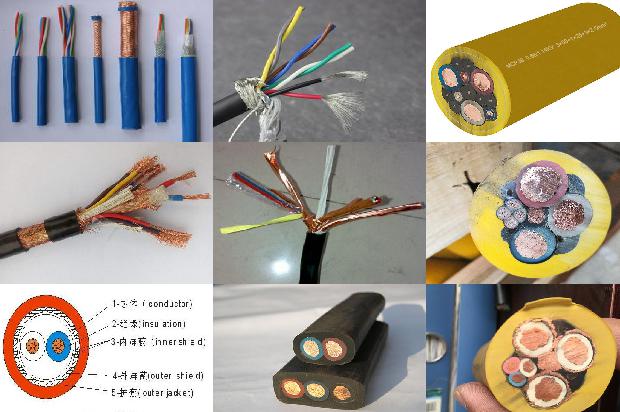

叫屏蔽层。电线电缆包裹的那层编织铜网或铜箔(铝)是电线电缆的屏蔽层,屏蔽电线电缆的屏蔽层主要由铜非磁性材料制作而成,厚度是非常薄的。

电场分布原理高压电缆每一相线芯外均有一接地的(铜)屏蔽层,导电线芯与屏蔽层之间形成径向分布的电场。

外护套防潮段表面一圈要用砂皮打毛密封以防止水渗进电缆头。屏蔽层与钢甲两接地线要求分开时,屏蔽层接地线要做好绝缘处理。

剥铜屏蔽层在电缆芯线分叉处做好色相标记,按电缆附件说明书,正确测量好铜屏蔽层切断处位置,(用PVC带包一下,防止铜屏蔽层松开)。

高压电缆工作在直流高压下,受到高压静电场作用的绝缘层产生电偶极子,在靠近心线的内表面出现负电荷,外表面出现正电荷。

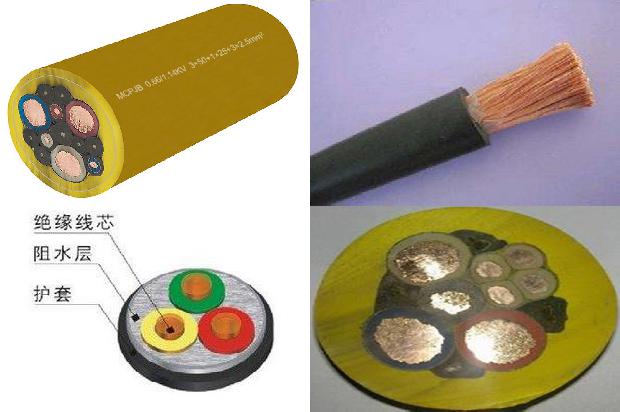

电力电缆的基本结构由线芯(导体)、绝缘层、屏蔽层和保护层四部分组成。线芯线芯是电力电缆的导电部分,用来输送电能,是电力电缆的主要部分。

电缆接地有两种接地方式,即两点接地和一点接地.从防止暂态过电压看,屏蔽层采用两点接地为好.两点接地使电磁感应在屏蔽层上产生一个感应纵向电流。

在电缆结构上的所谓“屏蔽”,实质上是一种改善电场分布的措施。电缆导体由多股导线绞合而成,它与绝缘层之间易形成气隙,导体表面不光滑,会造成电场集中。

必须接地不论直流电缆、交流电缆钢铠都必须接地,钢铠起到阻挡外力保护,和屏蔽层的作用屏蔽层通常有两层,大电缆是两层钢铠。

应将屏蔽层在电缆终端引出接入接地网中。应将屏蔽层在电缆终端引出接入接地网中。

屏蔽式电缆头的塑胶外壳,在注塑前,起内部包覆了导电铜箔,就是屏蔽插头。屏蔽的目的是为提高EMC性能。实质上是一种改善电场分布的措施。

良好的电缆附件应具有以下性能:线芯联接好:主要是联接电阻小而且联接稳定,能经受起故障电流的冲击。

两条线芯都有屏蔽层的信号电缆头。

双屏蔽电缆双屏蔽即两层屏蔽层,先分屏蔽后总屏蔽,也有双总屏蔽电缆但是作用不大。

高压电缆头制作详细的操作工艺是剥护套,对于护套应有一些详细的说明来进行,先外后内的顺序进行。另外还要保障充分的绝缘。

已经做好的电缆,电缆屏蔽层已经接地了,电缆引出的地线就是屏蔽层。如果电缆没有引出地线,是没有屏蔽层或没有接出来,不接屏蔽G或把G直接接地都可以。

剥外护套、钢铠和内衬层将电缆校直、擦净、剥去从安装位置到接线端子的外护套、留钢铠30mm、内衬套10mm,并用扎丝或PVC带缠绕钢铠以防松散。

2金属导体,电缆屏蔽层及金属线槽(架)等进入机房时,应做等电位连接。

3楼说的对,在那接地都可以。

高压电缆头的基本要求电缆终端头是将电缆与其他电气设备连接的部件,电缆中间头是将两根电缆连接起来的部件。

高压电缆头制作详细的操作工艺第一步是剥护套,对于护套应有一些详细的说明来进行,先外后内的顺序进行。另外还要保障充分的绝缘。对于一些专用的钢甲也会有相应的工具进行。第二步是焊接屏蔽层接地线,把内护层铜屏蔽层氧化物去掉并且涂上焊锡。把接地扁铜线分三股并与铜屏蔽层绑紧,并把绑线头处理好,焊锡与铜屏蔽层焊住线头。外护套防潮段表面一圈要用砂皮打毛密封以防止水渗进电缆头。屏蔽层与钢甲两接地线要求分开时,屏蔽层接地线要做好绝缘处理。高压电缆头制作基本操作方法高压电缆头第三步是铜屏蔽层处理,在电缆芯线分叉处做好色相标记,正确测量好铜屏蔽层切断处位置并用焊锡焊锡焊牢,在切断处内侧用铜丝扎紧,顺着电缆芯线方向用刀剪断,剥去外护套,断口内衬层及铜皮,在断口处做色相标记。第四步是铜屏蔽层处理,在电缆芯线分叉处做好色相标记,正确测量好铜屏蔽层切断处位置并用焊锡焊锡焊牢,在电缆芯线分叉处做好色相标记,在切断处内侧用铜丝扎紧,顺着电缆芯线方向用刀剪断,剥去外护套,做好标记,在电缆芯线断口处做好色相标记。第五步剥半导电层,在离剖切口处内侧用纸胶带包扎,以防松散。
