电力电缆屏蔽层

这位小哥,本大圣跟你小讲解一下电缆中一般信号线才会有屏蔽层屏蔽层的作用是抗干扰,信号的传输过程中肯定会遇到多多少少的干扰,如高压,低压,高频,电波。

电力电缆通过的电流大,会产生磁场,加屏蔽层可以把这种电磁场屏蔽在电缆内。可以起到一定的接地保护作用。

将电缆的主绝缘层、半导体层、外护套及接头的金属护套等进行屏蔽,使其不受外界电磁干扰。一般多用于控制电缆、信号线、变压器、开关柜等的信号传输。在电缆的主绝缘层和接头的内层,应多加绝层、铠装层、外护层,特殊的电缆铠装层还有外层或护套层等。

屏蔽电磁干扰:电力电缆通过的电流比较大,电流周围会产生磁场,为了不影响别的元件正常工作,屏蔽层内部可以包裹信号或动力导线。

是用来减少电磁场对电源或通信线路的影响而专门采用的一种带金属编织物外壳的导线。把两根绝缘的铜导线按一定密度互相绞在一起,每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消,有效降低信号干扰的程度。屏蔽层:15KV及以上的电线一般都有导体屏蔽层和绝缘屏蔽层。

电缆屏蔽层及接地线的作用是:屏蔽层分作内屏蔽和外屏蔽两部分。

屏蔽电缆屏蔽层及接地线的作用是:屏蔽层分作内屏蔽和外屏蔽两部分。它们都是为了使电缆导体与绝缘层、电缆绝缘层与内护层有良好的接触,消除由于导体表面和内护层表面不光滑所引起的表面电场强度的增加,一般在导体的表面包有金属化纸带(厚度为0.12mm的电缆低的一面,贴有厚度为0.014mm的铝箔以及橡塑电缆的薄铜皮)或半导体纸带。电缆加装接地线,主要是为了保护在电缆发生绝缘击穿故障或线芯中通过较大故障电流时,金属护套的感应电压可能使得绝缘击穿,引起电弧,使金属护套烧穿。

为了使绝缘层和电缆导体有较好的接触,消除导体表面的不光滑引起的导体表面电场强度的增加,一般在导体表面包有金属化纸或半导体纸带的内屏蔽层。

你说的是内屏蔽层还是外屏蔽层?外屏层,内屏层,外屏层短处还是屏内屏蔽层?不知道非专业人士能通俗明白吗?内屏蔽就是为了防止屏层漏电伤人而设置的。如果内屏蔽是金属,金属屏外是屏蔽层,单屏蔽是一层。

在绝缘表面和护套接触处,也可能存在间隙,电缆弯曲时,油纸电缆绝缘表面易造成裂纹,这些都是引起局部放电的因素。

电缆屏蔽层的作用:屏蔽线是使用网状编织导线把信号线包裹起来的传输线。

(半导电屏蔽半导电屏蔽层通常设置在导电线芯的外表面和绝缘层的外表面,分别称为内半导电屏蔽层和外半导电屏蔽层。

电线电缆包裹的那层编织铜网或铜箔(铝)是电线电缆的屏蔽层,屏蔽电线电缆的屏蔽层主要由铜非磁性材料制作而成,厚度是非常薄的。

屏蔽层接地通常情况下是电缆屏蔽层的一端与等电位接地排连接,另一端不连接;如果两端都接地的话,两接地点之间会形成电位差,反而对信号的传输造成干扰。

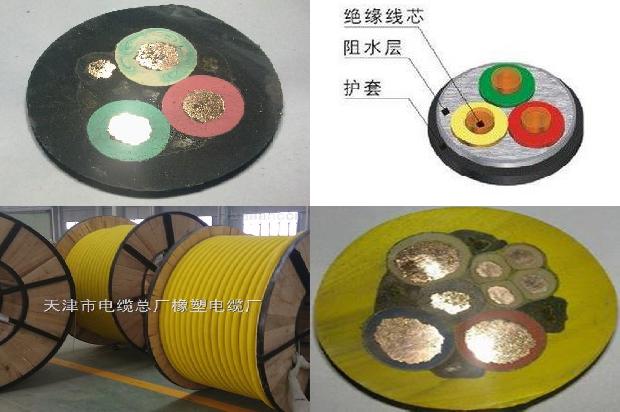

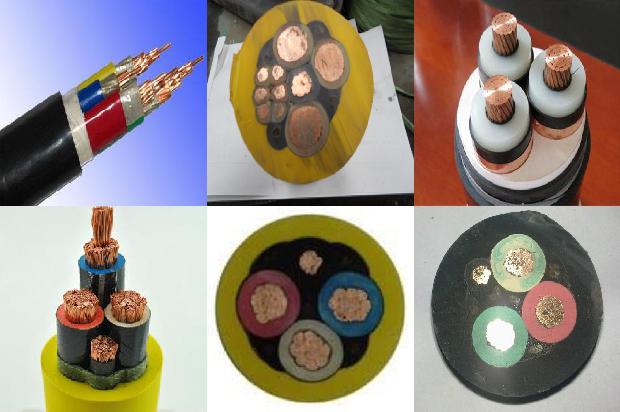

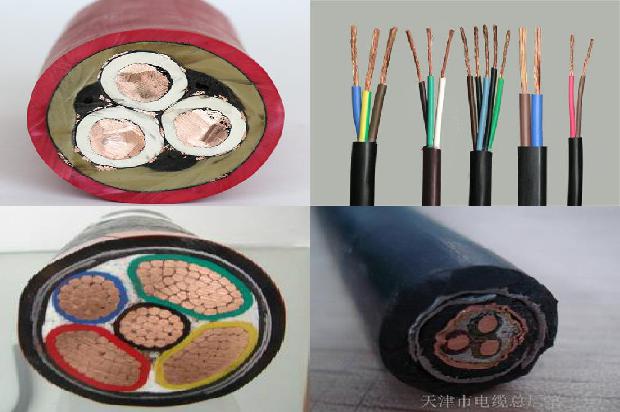

电力电缆的基本结构由线芯(导体)、绝缘层、屏蔽层和保护层四部分组成。线芯线芯是电力电缆的导电部分,用来输送电能,是电力电缆的主要部分。

电力电缆屏蔽层是在绝缘层表面加一层半导电材料的屏蔽层,它与被屏蔽的绝缘层有良好接触,与金属护套等电位,能避免在绝缘层与护套之间发生局部放电。

屏蔽层是为减少外电磁场对电源或通信线路的影响而专门采用的一种带金属编织物外壳的导线。这种屏蔽线也有防止线路向外辐射电磁能的作用。

屏蔽电缆的屏蔽层应接地,单芯动力电缆单端接地,控制电缆两端接地。屏蔽电缆的屏蔽层应接地,单芯动力电缆单端接地,控制电缆两端接地。

按照《GB50217-2007电力工程电缆设计规范》的规定:双层绝缘隔离屏蔽的电缆,其最外层屏蔽层应该两端接地。

良好的电缆附件应具有以下性能:线芯联接好:主要是联接电阻小而且联接稳定,能经受起故障电流的冲击。

电缆屏蔽层接地的问题为降低电场和磁场的干扰,二次控制系统中广泛使用屏蔽电缆。

1、不采用两端直接接地方式。

2、当系统发生接地时,两端均采用等电位联结,等电位联结后,由于各相的电位差不同,将产生比较大的环流,会损坏电缆的绝缘,特别是在大量的电缆沟和电缆夹层中,使绝缘水平降低,造成电缆接地。3、当系统发生接地故障时,非故障相的环流,可能破坏电缆屏蔽层。4、非故障相的连接,非故障相的连接,可能造成电缆的屏蔽层受外界干扰,使信号误差,也可能造成短路,并可能引发火灾。
