电缆屏蔽层接地规范

三是:电缆的屏蔽线要与机体和接地地线之间的连接要牢固可靠。四是:地线要按有规定规格要求的防绣钢板,并加有溶接物,同时入地达2.5m以上,并连接牢固。

屏蔽层不能接地规定阻值为2兆欧,至于是否接地亦不好说,得看实际情况了,一般的屏蔽层没有接地是不会被电流干扰的,相当于总屏蔽层没有接地,也就相当于和系统上级脱开的状态,这个接地也是不会被干扰了的。在通信线路中,通常对屏蔽电缆的屏蔽层只要一端接地就可以了,不需要考虑干扰的情况。

按照《GB50217-2007电力工程电缆设计规范》的规定:双层绝缘隔离屏蔽的电缆,其最外层屏蔽层应该两端接地,最内层屏蔽应一端接地!参见附件。

1、两端同时接地很好地屏蔽射频信号易受地环路电流的影响。2、两端接地,并带大面积的并行结合线很好地屏蔽射频信号地电流主要流过结合线,但易受电磁场影响。3、一端接地对射频屏蔽不好,尤其是电缆超过1/8波长时,甚至比不加屏蔽线还差。4、发射端接地,接收端通过电容接地如果电容类型、位置正确,可以很好地屏蔽射频信号没有低频地回流。

(计算机监控系统的模拟信号回路控制电缆屏蔽层,不得构成两点或多点接地,宜用集中式一点接地。

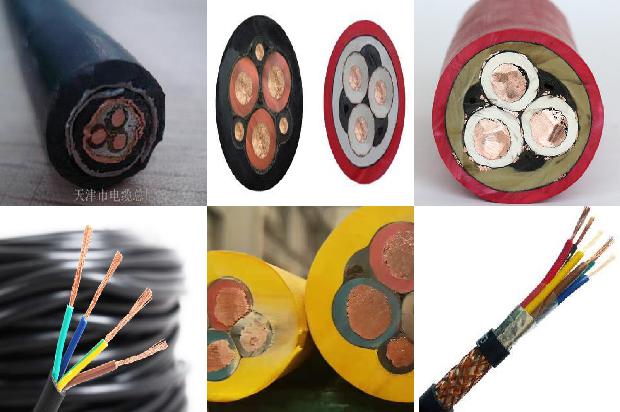

屏蔽线是使用金属网状编织层把信号线包裹起来的传输线,编织层一般是红铜或者镀锡铜。屏蔽线的屏蔽层需要接地,外来的干扰信号可被该层导入大地。屏蔽线的作用是减少外电磁场对电源或通信线路的影响,防止线路向外辐射电磁能的作用。导线外部有导体包裹的导线叫屏蔽线。导体外部有导体包裹的导线叫屏蔽线,包裹的导体叫屏蔽层,一般为编织铜网或铜泊(铝),屏蔽层需要接地,外来的干扰信号可被该层导入大地。

10kV电缆终端及中间接头的金属护层之间必须连通接地中间接头处,两侧的屏蔽层断开在中间接头处,三相的屏蔽层交差互联。

铠装电缆接地规范电缆仅有单层屏蔽时,屏蔽层一端等电位接地。当电缆有双层绝缘隔离的屏蔽时,最外层屏蔽两端接地,内层屏蔽一端等电位接地。

如果在机柜和现场都接地,就会产生打的环流。就是在屏蔽层的现场点和机柜之间产生环流电压影响测量的。

屏蔽层接地通常情况下是电缆屏蔽层的一端与等电位接地排连接,另一端不连接;如果两端都接地的话,两接地点之间会形成电位差,反而对信号的传输造成干扰。

继电保护电缆屏蔽接地应接于等电位接地网,铠装层接于保护接地网。

35kV单芯在运行时,屏蔽层会产生较大的感应电,一般要求控制感应电压不超过50V,因此电缆屏蔽层必须接地,但如果屏蔽层两端都接地的话。

求助一般的仪表信号电缆要求单端接地以防止多点接地带来的干扰电势产生的环流作用。

(计算机临控系统的模拟信号回路的控制电缆屏蔽层,宜用集中式一点接地。

屏蔽线屏蔽层不接地就起不到屏蔽的作用了,会对信号造成干扰。、屏蔽线如何接地:屏蔽的作用是将电磁场噪声源与敏感设备隔离,切断噪声源的传播路径。

10kv电缆屏蔽层接地规范:将屏蔽线一段和电路地电位短路焊接在一起,另一端悬空。屏蔽线的一端接地,另一端悬空。

这个要看你的电缆是什么类型的电缆。如果是强电的铠装电缆外金属皮的接地一般是小于10,有的好像是15~25,主要是根据所用部位不同而定的。

而最内层屏蔽一端接地,由于没有电位差,仅用于一般防静电感应。

按照《GB50217-2007电力工程电缆设计规范》的规定:双层绝缘隔离屏蔽的电缆,其最外层屏蔽层应该两端接地。

接地电缆要求如下:单芯电缆接地要求:采用两端接地方式。电压等级为35kV及以下的电缆两端接地。这是因为这些电缆大多是三芯电缆。

电缆敷设前后必须用500伏兆欧表测量绝缘电阻,一般不低于10兆欧。电缆芯线应采用圆套管连接。

屏蔽一端直接接地,另一端通过护层保护接地:当线路长度在500-700m及以下时,屏蔽层可采用一端直接接地(电缆终端头位置接地),另一端通过护层保护器接地。

什么是铠装电缆?是由不同的材料导体装在有绝缘材料的金属套管中,被加工成可弯曲的坚实组合体。

压单芯电缆线路接地线路的常用接地方式屏蔽一端直接接地,另一端通过护层保护接地:当线路长度在500-700m及以下时。

屏蔽一端直接接地,另一端通过护层保护接地:当线路长度在500-700m及以下时,屏蔽层可采用一端直接接地(电缆终端头位置接地)。

联合接地是指在一个整体的建筑物(或某个固定区域)内将所有的包括防雷接地、电子设备的工作接地、保护接地、逻辑接地、屏蔽体接地。

没见过规范标准,应该压接焊接均可,剥去一段绝缘层,不需很长的话用尖锥挑散屏蔽网,拧成一股,压、焊接头。

接地要求:在一般情况下,DCS系统需要两种接地:保护地和屏蔽地。对于装有安全栅防爆措施的系统还要有本安地。

屏蔽线接地后,就能将干扰信号和电流都导入地下,只有这样做,才能保证屏蔽干扰信号的作用能够得到完全的发挥。

3楼说的对,在那接地都可以。

屏蔽线的一端接地,另一端悬空。当信号线传输距离比较远的时候,由于两端的接地电阻不同或PEN线有电流,可能会导致两个接地点电位不同,此时如果两端接地。

这要看布线环境,当存在电磁感应、静电感应、地电位升高的时,电缆的屏蔽层必须接地!※电缆屏蔽层接地常识电缆仅有单层屏蔽时,屏蔽层一端等电位接地。

RS485总线上必须接大地,不接地线会造成人身或设备损坏。
