煤矿井下电缆

煤矿井下电缆与油管路按照煤矿安全生产操作规程是不可以搭接在一起的。

因为井下生产环境非常恶劣,生产场所变化无常,井下电缆都是高压电缆。

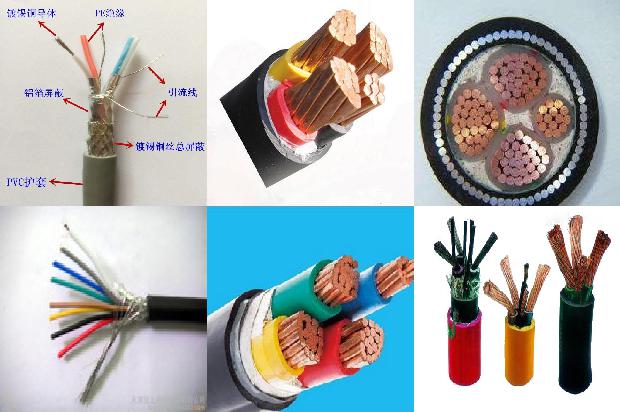

矿用电缆分为三类:铠装电缆、橡套电缆、塑料电缆。所谓铠装电缆就是用钢丝或钢带把电缆铠装起来。

煤矿井下常用的电缆分以下几类1、移动电缆:以橡套软电缆为例来说明,因为其工作电压一般在300/500V,所以又被称之为皮带电缆,在额定电压300/500V,线芯有一定的机械强度,比较柔软,这样具有一定的耐扭转强度和拉力。2、高压电缆:(0.6/1KV以上)、低烟无卤电缆:(0.75/0.75KV及以上)、交联聚乙烯绝缘(橡胶/塑料绝缘),钢丝铠装高压电缆。)煤矿井下具有极强的抗拉和抗压能力,沿电缆井巷敷设,并且具有完整的电气回路。

不能吊挂,煤矿井下高压接线盒必须悬挂在牢固的电缆钓和专用架上,两头电缆要余500mm,不要在淋水下面注意防爆接好接地线。

必须吊挂在牢固的电缆架上,严禁吊挂在淋水下。

井下所有电缆均采用φ7.8钢丝绳配合五钩电缆钩吊挂,φ7.8钢丝绳每隔15米利用φ16×500锚杆固定在巷帮。在钢丝绳上按800mm的间距设五钩电缆钩敷设电缆。

电缆必须悬挂在巷道的上面,并保持0.3m以上的距离,在巷道内不得破损。1.在张拉电缆时,必须根据电缆的型号、规格、数量进行正确选择,否则会造成电缆割伤。2.使用铠装电缆时,应将钢带、钢丝绳等可靠接地,以免电缆被地腐蚀。3.电缆不应悬挂在风管或水管上,不得遭受淋水或滴水。4.电缆与压风管、供水管在巷道同一侧敷设时,必须敷设在管子上方,并保持0.3m以上的距离。5.电缆不应悬挂在压风管或水管上,不得遭受淋水或滴水。

为进一步提高我矿安全生产标准化水平,结合煤矿实际,特制定井下巷道电缆敷设及吊挂标准。电缆的敷设采用钢绞线、电缆钩吊挂。

MYJV高压矿用电力电缆8.7/15KV-3*120(国标)MYJV:交联聚乙烯绝缘聚氯乙烯护套煤矿用电力电缆用途:矿井中电能传输线路。

井下常见的电缆故障有:(电缆落在地上,甚至浸泡在水中。许多人对电缆落在地上或浸泡在水中毫不在乎,不认为是故障,实际上许多电缆事故都是由此而引起的。

根据《煤矿安全规程》规定,除手持式或移动式设备连接的电缆以外,井下敷设电缆时,必须遵守下列规定:电缆必须悬挂:(在水平巷道或倾角30。

如果铠装电缆需要接头的话,必须用中间接头。其它接线程序与不带铠的电缆相同。这里主要介绍钢铠的接法。

(低压接线盒,两头的电缆余量必须大于300mm,四通必须盖向外,小喇叭口朝下用膨胀螺栓固定在巷道帮上。

直接埋在地下的电缆,一般适用铠装电缆。挖掘的沟底必须时松软的土层,没有石块或其他硬质杂物,否则,应铺以100mm厚的软土或砂层。

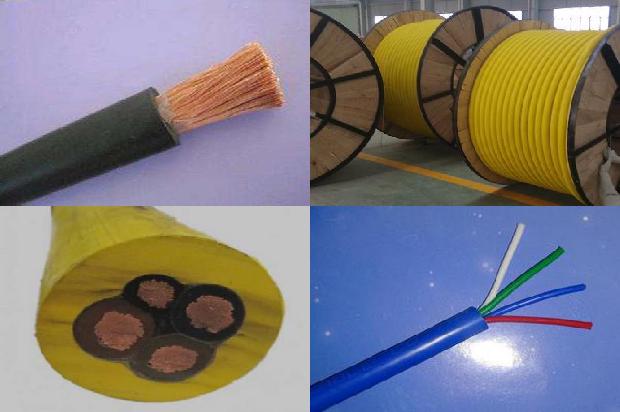

井下常用电缆分为三大类,即铠装电缆,塑料电缆和矿用橡套软包缆。铠装和塑料电缆主要用于井下供电干线或向固定设备供电,矿用橡套软电缆主要向移动设备供电。

其一是铝的化学性质活泼,在空气中易与氧发生氧化反应。由于煤矿井下潮湿,又常含有酸性气体,在煤矿井下使用铝包电缆,会进一步加剧铝的氧化速度。

作为三相电源输电这样搭配是合理的,但是只能用于45a(含45a)电流以下的负载。如家用这样做是错误的。

井下电缆是不能使用冷补的,因为冷补只能起到绝缘包裹的作用达不到抗爆防爆标准和效果,井下所有用电缆线和设备设施都必须是防爆抗爆的。

答;不同类型的电缆接头封端方式不同,直接连接易降低电缆绝缘强度和保护性能,严重时会使电缆绝缘损坏,造成电缆漏电,短路和放炮等故障。

掘进机电机绕组有匝间短路现象或电机返修回后三相绕组匝数不同一般三相电流相差10%以内可以无视超过10%建议停机送修掘进机电机绕组有匝间短路现象或电。

电缆的连接应符合下列要求:㈠电缆与电气设备的连接,必须用与电气设备性能相符的接线盒。电缆线芯必须使用齿形压线板(卡爪)或线鼻子与电气设备进行连接。

这一般没有硬性规定,电缆吊挂一般不能遭受淋水,还一般不与压风管、供水管在巷道同一侧敷设,必须与瓦斯抽放管路分挂在巷道两侧。

直接判断首先应确定哪条电缆出了故障。如果属于电缆事故跳闸,应首先用摇表测定电缆芯线之间和对地的绝缘电阻,初步判断故障的性质。

井下电缆必须悬挂整齐,并满足以下要求:在立井井筒中或倾斜30度及其以下井巷中敷设电缆时,应使电缆不承受拉力。

为了保证安全,若高压电缆、与低压电缆间距小于50mm,是防止高压电缆绝缘击穿后,将低压电缆击穿,高电压就将送入低压侧,对人及设备构成危险.有这50mm的距离。

1.电缆间或电缆与控制柜、电器等器具之间的最小间距要求。2.《电力电缆和控制电缆》(以下简称电缆)与控制电缆间或不同电压等级的电缆间的最小允许净距。对于额定电压为0.6/1kV及以下控制电缆间的最小允许距离为300mm。3.电缆与铁路或道路交叉时应穿管保护,保护管应伸出轨道或路面2m以外。4.电缆与建筑物基础的距离,应能保证电缆埋设在建筑物散水以外;电缆引入建筑物时应穿管保护,保护管亦应超出建筑物散水以外。
