断路器电缆

额定电流315安培的空气断路器,长期允许电流建议在300安培左右,配的电缆线的载流量也应该要达到这个电流,以yjv三芯电缆在空气中敷设,要120平方毫米以上。

电缆的大小与负荷电流和距离有关,距离越远,需要的截面积越大,距离越近,需要的截面积越小。空开与距离无关,完全根据负荷电流选择。按照你的电缆配备,假设都是近距离,120*3+2铜芯电缆可以带负荷360A左右,开关选择450-500A;95*3+2铝芯电缆,可以带负荷200A左右,开关选择300A。如果两根电缆并用,负荷有560A左右,用700A开关。如果实际负荷电流和我假设的出入过大,可以酌情增减。

断路器选择:根据功率计算出用电设备的的额定电流,整定电流是额定电流的1.5倍左右就可以了,这样保证频繁启动,也保证短路动作灵敏。

I-负载电流(A);V(A);S-电缆线路最大载流量(A);cosΦ-功率因素(0.8);I-相线电流(A);cosΦ-功率因素(0.8);I-相线电流(A)。

根据计算电流、线路规格,选择配电保护开关设备。断路器起保护开关的作用,保护装置的额定电流应略大于仪表的电流。

100A的空气开关所带的负荷是否达到100A,肯定不会,没有哪一个傻瓜会让空气开关长时间满载负荷。一般空气开关所带负载只占开关容量的60%左右,100A的空气开关带60~80A就不错了。因此,你的主进线开关630~800A就足够了。另外你的主进线电缆是多大的?要考虑电缆的安全载流量(比如你的主电缆才120平方,就不能超过400A)。

根据电流选电缆。25℃时,铜线的载流量是其截面积的5-8倍,选择10²的聚氯乙烯绝缘铜线载流量为50-80A,最为合理。考虑距离因素。

400a断路器用95平方的铜电缆如果空气开关是和电缆的功率范围相配合的话,那这400A空气开关所接出的电缆,因为最大可以控制的电流为400A,在三相平衡负荷中。

250安培塑壳断路器用120平方铜线电缆。如果是63安的空开,那么则需要10平方左右的电线。其实现在家用的总开关都是40安左右,63安的总开关还是比较少见的。

计算如下:电缆截面积=电流÷电流密度铜导线是6A/mm²。

125断路器下口配25mm平方的电缆。125A空气开关匹配25mm²铜芯线,25mm²铜芯线安全载流量是138A。

400A断路器出线用150平方一般400A的空开,可以配套使用150平方左右的铜芯线电缆或者185平方的铝芯电缆,三相四线制,建议不低于240平方的铜缆。

225安的断路器配225a即输送电流是225安培,若配用铜芯电缆,铜芯电缆安全载流量是每平方4安培,则225安培应配电缆的大小是225安÷4安=56.25平方。

32A用4平方线即可。6平方以下的铜线一般可按10A/平方来计算,这是安全的额定值,32A用4平方的线就足够了,一般可以考虑10A用1平方毫米。

200断路器用25平方米的电缆通常10平方以下的,每平方5A,一百平方以上的每平方2A,25和35平方的3-4A的左右,70和95的线每平方2.5A。

1250a断路器配32平方毫米的铜芯电缆。

150mm2根据400A的额定电流来,实际运用中,400A的开关设计通过的最大电流一般是开关的额定电流的80%,也就是320A的样子,而150mm2铜芯电缆载流量在375左右。

600kw要400平方铜电缆(2路)和600A开关。

70平方毫米铜电缆,配420A的空气开关;70平方毫米铝电缆,配280A的空气开关。

500A需要的电缆尺寸如下:需要的电缆尺寸是:选用180平方单芯铜电缆。原因:500A电流较大,建议选用铜电缆。

160a断路器,一般都是三相380伏,使用多大电缆简述如下:距离在200米以内,铝芯电缆使用3*95,铜芯电缆使用3*50。

这个配置有点大,断路器用250a就行了,铜芯的70电缆没问题的(要达到国标)。

200a塑壳断路器配35mm的铜芯电缆三相200A的空气开关要配直径35mm的电缆。

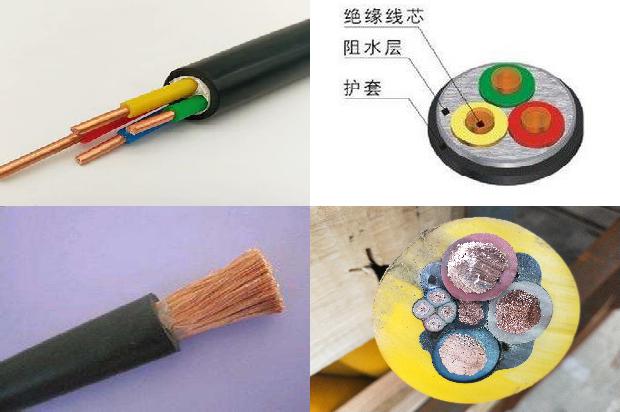

YJV是铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆;VV是聚氯乙烯绝缘电力电缆,属于低压塑力电缆。

可以参考本题目的解释,如下:“240”需要标配电缆,可以选择150-185的铜芯电缆。
