电力电缆敷设规范

(其它电缆线路敷设后,不能再进行的建筑工程应结束。电缆敷设前检查应符合下列要求:(电缆的规格、型号、电压等级应符合设计要求。

1、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。2、电缆的首端、末端和分支处应设标志牌,注明电缆编号、型号规格、起点和终点。3、敷设电缆的电缆沟和竖井和穿越不同防火区的桥架,按设计要求位置,具备有防火封堵措施。4、金属电缆桥架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN),可靠,且必须符合下列规定:金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(—PEN)干线相连接;非镀锌电缆桥架间连接板的两端跨接铜芯接地线,接地线最小允许截面积不小于4mm2;镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。5、当设计无要求时,电缆桥架水平安装的支架间距为1.5~3m;垂直安装的支架间距不大于2m;桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏,螺母位于桥架外侧;当铝合金桥架与钢支架固定时,有相互间绝缘的防电化腐蚀措施;桥架距离地面的高度,不宜低于2.5m。6、桥架内电缆敷设整齐,无扭曲、扭曲,金属电缆桥架内敷设整齐,内部无杂物。金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接。7、非镀锌电缆桥架间连接板的两端,跨接双色铜芯接地线,接地线最小允许截面积不小于4mm2。

1应避免电缆遭受机械性外力、过热、腐蚀等危害。2满足安全要求条件下,应保证电缆路径最短。3应便于敷设、维护。4宜避开将要挖掘施工的地方。

1.电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

2.电缆的首端、末端和分支处应设标志牌,注明电缆编号、型号规格、起点和终点。3.敷设电缆的电缆沟和竖井和穿越不同防火区的桥架,按设计要求位置,具备有防火封堵措施。4.多根电缆在同一高度敷设时,各电缆之间、电缆与建筑物/构筑物的耐火隔墙、楼板的耐火隔墙、道路的防火分隔应符合相应的要求。5.电缆支架、桥架应布置在支架、梯架或支架上,电缆的上部、下部覆盖着管、沟槽和竖井。

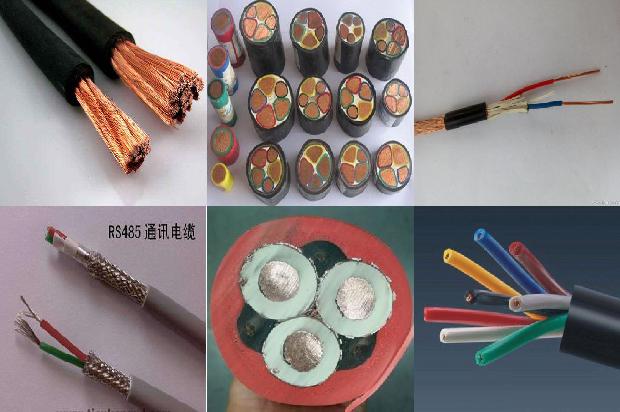

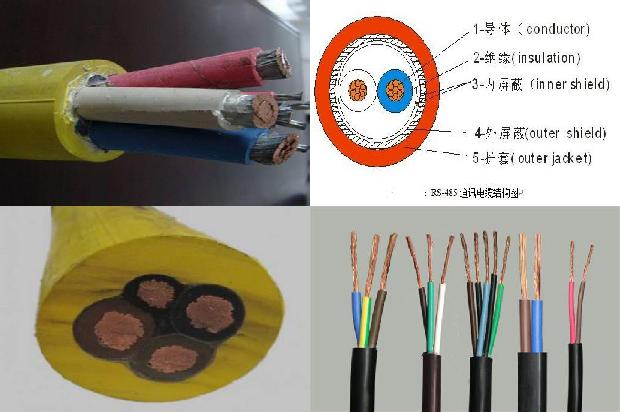

电力工程电缆敷设规范,在选用电线电缆时,一般要注意电线电缆型号、规格(导体截面)的选择。

电缆敷设安装应由有资格的专业单位或专业人员进行,不符合有关规范规定要求的施工和安装,有可能导致电缆系统不能正常运行。人力敷设电缆时,应统一指挥控制节奏,每隔1.5~3米有一人肩扛电缆,边放边拉,慢慢施放。机械施放电缆时,一般采用专用电缆敷设机并配备必要牵引工具,牵引力大小适当、控制均匀,以免损坏电缆。施放电缆前,要检查电缆外观及封头是否完好无损,施放时注意电缆盘的旋转方向,不要压扁或刮伤电缆外护套,在冬季低温时切勿以摔打方式来校直电缆,以免绝缘、护套开裂。

牵引力的牵引力应作用在电缆导体上,电线电缆的最大允许张力是由电缆受此牵引力的最大的1.5倍。(2)电缆牵引力施放电缆时,应防止电缆由于电缆自身的重量而使其与电缆铠装、铅皮或外被压伤。电缆施放时,电缆悬挂任何部位不至于跌落。(3)电缆敷设的速度要求,1.电缆敷设时的速度不宜过快,应减轻电缆在敷设过程中的牵引力。2.尽可能使电缆在弯曲半径为最大值内应保证电缆在转弯时的弧度半径不小于2倍。7.电缆敷设时,电缆的弯曲半径不应小于缆芯外径的10倍。8.电缆桥架安装、桥架安装1.电缆桥架应根据图纸要求及现场的电缆运到现场进行制订。2.桥架安装采用钢制梯架或托盘,底板采用垫片;槽式桥架其支架采用角钢,其上边应有人安装。3.电缆桥架的支架采用50mm长度以上的角钢;底板空间位置采用5.电缆桥架敷设350mm长度的。

电缆敷设区域必须有足够的照明;电缆敷设的脚手架搭设符合规程、牢固可靠;桥架验收合格,其内部杂物清理干净。

从电缆敷设的角度看,有一个电缆敷设,电缆全部敷设完后,会有一个电缆头,电缆头预留部分的转弯半径,这个要计算的,就是在大概30mm处电缆弯曲半径,这个半径要大于30mm。

注安电力电缆的敷设规范是:直埋电缆应有铠装和防腐保护层。直埋电缆的深度一般不小于0.7m,农田中不小于1m,35KV及以上不小于1m。

无卤低烟电线电缆应具有无卤、低烟及阻燃的性能。

电缆敷设完毕,上面应铺以100mm厚的软土或细砂,然后盖上混凝土保护板,覆盖宽度应超过电缆直径两侧以外各50mm。

电力电缆敷设安装时,应注意以下几点要求:(在安全运行方面,要尽可能的避免电力电缆受到各种外力损伤,提高电力电缆线路的供电可靠性。

桥架内电缆敷设应符合下列规定:电缆在桥架内敷设时,电缆总截面面积与桥架横断面面积之比,电力电缆不应大于40%,控制电缆不应大于50%。

GB50217关于电力电缆行业的国家强制标准,该标准具体编号及名称为:GB50217-2018消防水带。发布部门为中华人民共和国住房和城乡建设部。

敷设在不填黄沙的电缆沟(包括户内)内的电缆,为防火需要,应采用裸铠装或非易(或阻)燃性外护层的电缆。

电力电缆敷设的基本要求如下:(电缆在敷设以前,根据设计要求检查电缆的型号、绝缘情况和外观是否正确、完好。

分为架空线路和电缆线路两种。电缆线路直接在地下埋设或在电缆沟内架设,所以受环境影响小,运行安全可靠。

电缆明敷的规定如下:敷设前检查电缆型号,电压,规格是否符合设计,电缆外观无损伤,绝缘良好。

电缆敷设施工标准规范如下所示;强电与弱电线路平行敷设,距离1米及以上。埋设深度:直埋敷设、穿管敷设均为当地冻土层以下。

电缆穿管规范要求篇电力电缆穿管及桥架施工规范电线电缆穿管及桥架施工规范根据04DX101-1建筑电气常用数据图集:1。

管内所穿导线(包括绝缘层)的总面积不应大于内经截面的40%;管内导线不准有接头和扭拧现象。

(电缆桥架应尽可能在建筑物、构筑物(如墙柱梁、楼板等)上安装。(电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求。

根据国标GB50217-2007《电力工程电缆设计规范》,直埋敷设于非冻土地区时,电缆埋置深度应符合下列规定:电缆外皮至地面深度,不得小于0.7m。

电缆敷设安装应由有资格的专业单位或专业人员进行,不符合有关规范规定要求的施工和安装,有可能导致电缆系统不能正常运行。

1选用铠装电缆,防止电缆被坚硬的异物损伤;2电缆的敷设深度为距地表面800mm;3电缆底四周铺满细砂;4电缆上部要放置保护板,对电缆进行必要的保护。

电缆沟和隧道内敷设时,其支架层间垂直距离和通道宽度的最小净距应符合表5.17的规定。

直埋敷设电缆的外护层选择,应符合下列规定:(电缆承受较大压力或有机械损伤危险时,应有加强层或钢带凯装。

在选择电缆穿线管时要根据电缆穿线管所经路径的地理情况,按标准选择电缆套管的类型,采用相应的敷设方法。

A类电缆穿线管适用于砼包封情况。

(电缆敷设前的检查:型号、规格是否与要求相符,绝缘应良好,外观应完整、无外伤痕迹。

穿越农田时不应小于1m。在引入建筑物、与地下建筑物交叉及绕过地下建筑物处,可浅埋,但应采取保护措施。

电缆路径的选择1.1应使电缆不易受到机械性外力、过热、腐蚀等危害;1.2便于敷设、维护;1.3避开场地规划中的施工用地或建设用地。

电缆桥架应尽可能在建筑物、构筑物(如墙柱梁、楼板等)上安装。电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求。

电缆桥架安装施工规范1.1为餍足工程设计中对电缆桥架的安装要求,特体例此暂行规定。待国度规范有电缆桥架安装的具体要求后,即以国度规定为准。

GB50168-2018是关于电气装置安装工程电缆线路施工及验收标准方面的国家强制标准,该标准为适用于电缆敷设施工规范。

涉及电缆选型的相关标准和规范1,DL/T5044-2004中华人民共和国电力行业标准选用多芯电缆时,其允许载流量可按同截面单芯电缆数值计算。

电缆敷设的标准及要求电缆敷设的标准1.1敷设电缆要选择最近的距离,并要考虑到总体规划,做到横看成线,纵看成片。

电缆埋地深度规范低压电缆直接埋地电缆埋地深度0.7米,沟深0.8米,电缆上下各10cm黄砂,上面再盖红砖(铺砂盖砖).在过路与进户处埋深1米。

电缆在桥架内应固定牢靠,如果间距过大未能符合规定要求,那么电缆在固定时将无法合理受力及保证固定可靠。此时若受到意外冲击,则可能发生脱位而影响正常供电。

1直埋敷设电缆的路径选择,宜符合下列规定:1应避开含有酸、碱强腐蚀或杂散电流电化学腐蚀严重影响的地段。

绿地、车行道下不应小于0.7米;人行道下不应小于0.5米;在冻土地区,应敷设在冻土层以下;在不能满足上述要求的地段应按设计要求敷设。

电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。电缆的首端、末端和分支处应设标志牌,注明电缆编号、型号规格、起点和终点。

无铠装的电缆在屋内明敷,当水平敷设时,其至地面的距离不应小于2.5m。

在电缆沟最低的地方,靠近雨水沟的地方,在电缆沟旁做一个集水井,井上部放出水管到雨水沟,出水管上接潜水泵的出口管,泵放在集水井里,电缆沟里放泵的控制箱,井里放浮球开关,让它自动抽水。
