电缆铠装屏蔽

高压电缆铠装和屏蔽要分开接地,即用两根扁铜线分别引出与接地体连接,可以接在同一个接地体上。

这样做是为了分别完成以下的试验:电缆外护层绝缘电阻试验。

这要看谐波干扰的强度的。如果是谐波强大较大的情况下,作用是微乎其微的;在谐波干扰较小的场合,会有一定的效果。这么说吧,屏蔽层可以阻止谐波进入电缆线中,但阻拦下来的谐波,必须要找到出口才行,这个出口就是接地。

不能铠装主要的作用是承受电缆在敷设过程中的压力。而屏蔽的作用则是抗外界电磁场的干扰!二者所发挥的作用不同所以不能替代。要求火灾时正常工作。

相同点:都可以屏蔽,只是屏蔽层的一端接地!铠装电缆机械保护层可以加到任何结构的电缆上,以增加电缆的机械强度,提高防侵蚀能力,是为易受机械破坏及及易受侵蚀的地区而设计的电线电缆。可以采用任何一种方式敷设,更适用于岩石地区的直埋敷设。铠装电缆一般是固定敷设电力电缆,通俗来说就是固定在一个地方而基本不移动,动力线传输电能。电缆加上铠装层的目的除了以上,还可以增强抗拉强度、抗压强度等机械保护延长使用寿命。

铠装电缆相当于有两层屏蔽,外层屏蔽和穿线管的作用差不多一般是要多点接地吧,内层屏蔽需要单点接地。

铠装电缆一般是固定敷设电力电缆,通俗来说就是固定在一个地方而基本不移动,动力线传输电能。电缆加上铠装层的目的除了以上,还可以增强抗拉强度、抗压强度等机械保护延长使用寿命。铠装的有一定的抗外力性能,还可以提防老鼠撕咬,不至于透过铠装造成电力传输问题,铠装的弯曲半径要大,铠装层可以接地,保护电缆。

电缆的铠装和屏蔽层接地是为了避免产生电磁噪声。电缆的铠装和屏蔽层会耦合电磁噪声。

当电缆埋于地下后,测量钢铠甲对地的绝缘电阻,可检查出外护套有无损伤;同理,测量铜屏蔽层对钢铠甲间的绝缘电阻也可以检查出内护套有无损伤。

一般推荐如下:非铠装双绞屏蔽型电缆STP-120Ω(forRS485&CAN)onepair20AWG,电缆外径7.7mm左右,蓝色护套。适用于室内、管道及一般工业环境。

去年我有个工地就是要用铠装增强抗拉强度还要抗电磁干扰。工程师就让用的铠装线没用屏蔽网,这不现在还在用效果和以前差不多。如果不是特别强的干扰没问题。

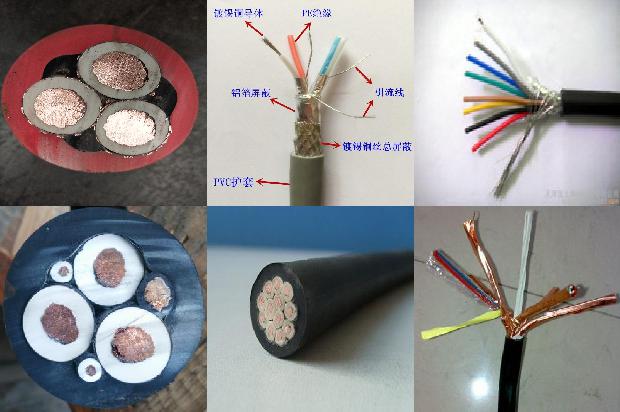

铠装屏蔽电缆从外到内:外护套,铠装(一般是钢带),内护套,屏蔽层(铜带或铜丝编织),填充物,导体绝缘层,导体。

铠装屏蔽控制电缆规格:屏蔽电缆ASTP-120Ω(forRS485&CAN)onepair18AWG,电缆外径12.3mm左右,黑色护套。

kvvp22铠装屏蔽控制电缆参数电气符号大全SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能。

YJV22铠装钢皮铁皮线2芯11.546地埋架空耐压防鼠抗电缆15元。

铝电缆ZR-YJLV,VLV4*240平方阻燃四芯电线电缆铠装地埋工程线50元。

铠装电缆是没有感应电的。因为铠装是铁皮的,是可以实现电屏蔽的,铁皮铠装已经把电缆本该有的感应电给屏蔽掉了铠装电缆是没有感应电的。

.当电缆有双层绝缘隔离的屏蔽时,最外层屏蔽两端接地,内层屏蔽一端等电位接地。

非常有必要接地。屏蔽层接地是屏蔽噪音,铠装层接地是为了电缆安全,设备安全,防止雷电压延铠装层积聚。

矿用通信电缆:MHYV,MHYVR,MHYVP,MHYVRP,MHYAV,MHYA32,MHY32,MHJYV,MHYBV等矿用控制电缆:MKVV,MKVVP,MKVV22,MKVV32,MKVVR,MKYJV,MKVYP,MKYJV22。

该类产品主要特征是:品种规格繁多,应用范围广泛,使用电压在1kV及以下较多,面对特殊场合不断衍生新的产品。

高压电缆铜带屏蔽和钢带铠装的作用是用来起屏蔽作用的,避免高压交流电对外面的设施和信号造成干扰的铠装电缆用钢带或铝带加强电缆的机械性能。

电缆屏蔽层接地的问题为降低电场和磁场的干扰,二次控制系统中广泛使用屏蔽电缆。

铠装电缆就是电缆线芯外面包一层钢带用来保护电缆,以防砸、压、挤破电缆外皮后损伤线芯导致短路的一种保护层。

铠装电缆是在电缆型号后面加上铠装层,比如:YJV22,YJLV22等等,铠装层代表的是钢丝铠装。例如YJLV23,YJV23,YJLV23等。铠装电缆一般是固定敷设电力电缆,通俗来说就是固定在一个地方而基本不移动,动力线传输电能。铠装电缆是由不同的材料导体装在有绝缘材料的金属套管中,被加工成可弯曲的坚实组合体。铠装电缆包括铠装热电偶、铠装热电阻、铠装加热器和铠装引线,主要用于化工、冶金、机械制造、发电和科学试验等的温度测量、信号传输及特殊加热,用量最大的是铠装热电偶。电缆加上铠装层的目的除了增强抗拉强度、抗压强度等机械保护延长使用寿命。铠装的有一定的抗外力性能,还可以提防老鼠撕咬,不至于透过铠装造成电力传输问题,铠装的弯曲半径要大,铠装层可以接地,保护电缆。所以铠装的尺寸与铠装层数有一定的关系,取决于电缆芯线的数量。三铠装电缆与铠装电缆有什么区别1.铠装电缆与非铠装电缆的区别有哪些从结构上形式上就可以区别,铠装电缆的结构就更加多样化了,从而使它们更加坚硬,防虫咬,防蚁啃,不延燃,铠装层可以直埋,可以承受一定的压力,其性能也可以改善,使其可以适应多种气候。2.铠装电缆有什么区别1.铠装电缆铠装的防护性能就性能而言,铠装的抗拉、抗压强度都会比非铠装电缆好,更加坚硬,因为有些厂家为了节省成本就使用非铠装电缆。
