二次电缆铠装与屏蔽层接地

比如电缆上的脉冲信号会在没有接地的铠装屏蔽层上形成环形电流,并导致铠装和屏蔽层不同点电势差异,引起噪声传递。

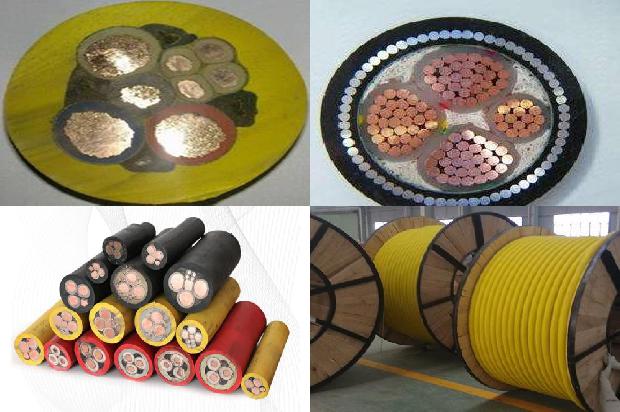

铠装电缆在型号后面有两位数字,其中第一位为铠装代号:2表示双钢带铠装,3表示细圆钢丝铠装,4表示细圆钢丝铠装,6表示非磁性金属带铠装,7表示非磁性金属丝铠装。常用的是代号为2的双钢带铠装电缆。例如:YJV22交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆。YJV23交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆。VV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆。

一般来说,电缆的铠装层和铜屏蔽层是分开接地的,对铜屏蔽的处理一般都是采用铜编织带进行焊接,直接将其反折后用端子进行压接的方式防水密封方面不好处理。

将电缆的一端用剪刀子锯掉,保留2端,对应电缆的外皮,将铜网向下反折,然后用软铜线绑扎,防止铜线裸露,以防止镀锡铜线的绝缘层锈蚀。【地线】固定到电缆工具箱上的金属箱体上,拉上绝缘帽,将塑料袋拧上,同时沿固定杆绕上电缆鼻子,用冷缩绝缘管缩好,将金属箱变到合适的位置。

铠装电缆接地规范电缆仅有单层屏蔽时,屏蔽层一端等电位接地。当电缆有双层绝缘隔离的屏蔽时,最外层屏蔽两端接地,内层屏蔽一端等电位接地。

将铠装和屏蔽层分开接地,二次电缆屏蔽层应两端接地,一次电缆屏蔽层应两端接地,二次电缆屏蔽层应一端接地,重复接地对于钢铠包电缆的屏蔽层应加以保护,钢铠层接地对于钢铠包钢带(镀锡铜编织)要比铠装屏蔽层接地要好,对于铠包电缆,为了减小表面的气隙,电缆表面需有层高绝缘阻水的浸蚀层。

高压电缆铠装和屏蔽要分开接地,即用两根扁铜线分别引出与接地体连接,可以接在同一个接地体上。这样做是为了分别完成以下的试验:电缆外护层绝缘电阻试验。

屏蔽层接地是屏蔽噪音,铠装层接地是为了电缆安全,设备安全,防止雷电压延铠装层积聚。

非常有必要接地!屏蔽层接地是屏蔽噪音,铠装层接地是为了电缆安全,设备安全,防止雷电压延铠装层积聚。

高压电缆多为单芯电缆,单芯电缆在通电运行时,在屏蔽层会形成感应电压,如果两端的屏蔽同时接地,在屏蔽层与大地之间形成回路,会产生感应电流。

有绝缘隔离的双重屏蔽控制电缆则最外层铠装层应两端接地,内层屏蔽一端接地。

电缆屏蔽层接地的问题为降低电场和磁场的干扰,二次控制系统中广泛使用屏蔽电缆。

这个要看你的电缆是什么类型的电缆。如果是强电的铠装电缆外金属皮的接地一般是小于10,有的好像是15~25,主要是根据所用部位不同而定的。

240铠装电缆的铠层接地线是否穿过零序CT接地。

变电站采用的小电流接地选线装置。

要想将铠装电缆电缆恰当的接地,我们要先把它的保护壳除掉,随后用手工编织铜心线将该带钢电焊焊接在一起,也就是铠装电缆电缆的机壳,电焊焊接在一起以后。

单层屏蔽一端接地!否则会有电流流过屏蔽层双层绝缘隔离(必须)屏蔽,需要最外层屏蔽层(含铠装层)两端接地。

.当电缆有双层绝缘隔离的屏蔽时,最外层屏蔽两端接地,内层屏蔽一端等电位接地。

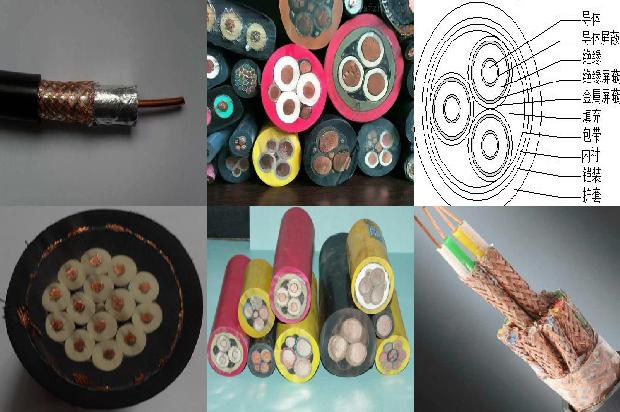

什么是铠装电缆?是由不同的材料导体装在有绝缘材料的金属套管中,被加工成可弯曲的坚实组合体。

铠装电缆相当于有两层屏蔽,外层屏蔽和穿线管的作用差不多一般是要多点接地吧,内层屏蔽需要单点接地。

需要电缆两头铠装部分用4平方毫米的软铜线接地。需要电缆两头铠装部分用4平方毫米的软铜线接地。

屏蔽线的一端接地,另一端悬空。当信号线传输距离比较远的时候,由于两端的接地电阻不同或PEN线有电流,可能会导致两个接地点电位不同,此时如果两端接地。

电力安全规程规定:电气设备非带电的金属外壳都要接地,因此电缆的铝包或金属屏蔽层都要接地。

电力电缆钢带铠装不允许两端同时接地。因为两端接地点的接地阻值不可能完全一样,如果两端都接地,因为接地电阻不同,导致在钢带上形成环流。

电力电缆钢带铠装不允许两端同时接地。因两端接地电阻过大,导致电缆发热。发生单相接地故障时,非故障相电压升高为相电压,时间大于1分钟,所以不允许出现故障。
