电缆 屏蔽层

电缆绝缘屏蔽层采用金属化纸或半导体纸带作为内屏蔽层,外屏层有时还外扎铜带或编织铜丝带。

将聚乙烯外壳利用与铠装电缆的内护层材料进行紧密包封,构成下面电缆的屏蔽层,防止外界对电缆造成干扰。屏蔽层的作用是保护电缆导体及绝缘层防止外界无线电波干扰。

电力电缆通过的电流大,会产生磁场,加屏蔽层可以把这种电磁场屏蔽在电缆内。

可以起到一定的接地保护作用。

1.屏蔽电磁干扰:电力电缆通过的电流比较大,电流周围会产生磁场,为了不影响别的元件,所以加屏蔽层可以把这种电磁波屏蔽在电缆内。2.静电屏蔽:为了防止静电场的作用,静电屏蔽层以导线的屏蔽层为接地线,电缆外皮、铠装层等必须接地,静电屏蔽层可以防止静电场的作用。

电缆导体由多股导线绞合而成,它与绝缘层之间易形成气隙,导体表面不光滑,会造成电场集中。

电缆屏蔽层及接地线的作用是:屏蔽层分作内屏蔽和外屏蔽两部分。

电线电缆包裹的那层编织铜网或铜箔(铝)是电线电缆的屏蔽层,屏蔽电线电缆的屏蔽层主要由铜非磁性材料制作而成,厚度是非常薄的。

1:两端的接地点难保没有电位差,有电位差就会有微弱电流,使屏蔽层实际上变成了接地线。

屏蔽线的屏蔽层不允许多点接地,因为不同的接地点总是不一样的,各点存在电位差。如多点接地,在屏蔽层形成电流,感应到导线上形成电流。

(半导电屏蔽半导电屏蔽层通常设置在导电线芯的外表面和绝缘层的外表面,分别称为内半导电屏蔽层和外半导电屏蔽层。

电缆屏蔽层的作用就是起到一定的屏蔽的性能,也就是说电力电缆通过的电流比较大,电流周围会产生磁场,为了不影响别的元件。

冷缩电缆制作过程中,清洁屏蔽层后,在指套端头往上多少距离之内缠绕PVC带。电缆屏蔽层及电缆支架接地。

这位小哥,本大圣跟你小讲解一下电缆中一般信号线才会有屏蔽层屏蔽层的作用是抗干扰,信号的传输过程中肯定会遇到多多少少的干扰,如高压,低压,高频,电波。

屏蔽电缆的屏蔽层应接地,单芯动力电缆单端接地,控制电缆两端接地。屏蔽电缆的屏蔽层应接地,单芯动力电缆单端接地,控制电缆两端接地。

首先要了解电缆(一般指电压等级3.6/6kv以上)为什么要采用导体屏蔽、绝缘屏蔽。采用导体屏蔽和绝缘屏蔽作用实质上是一种改善电场分布的一种措施。

屏蔽抑制干扰,防静电因为电力电缆通过的电流比较大,电流周围会产生磁场,为了不影响别的与元件,所以加屏蔽层可以把这种电磁场屏蔽在电缆内。

如果两端接地屏蔽层就失去对外来干扰磁场的屏蔽作用,因为二头接地电缆金属屏蔽层就等于是一个等电位,干扰信号就可以窜入屏蔽电缆,影响正常信号传输。

除了用铜丝、铜带、铝管、铝箔、铝塑复合带等材料屏蔽电磁干扰外,还有用钢带、钢丝等高导磁率的材料用来屏蔽磁干扰、工频干扰。

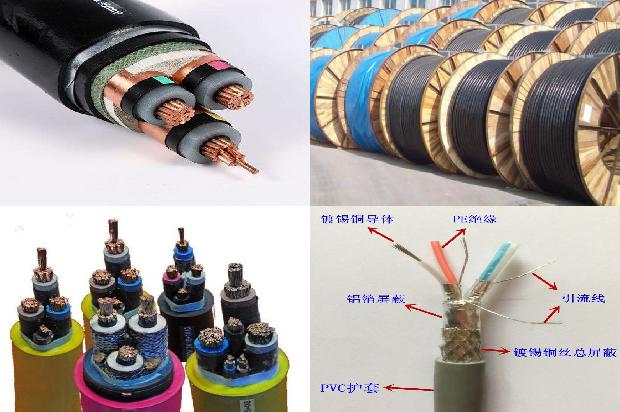

屏蔽线的构成是使用金属网状编织层把信号线包裹起来的传输线,编织层一般是红铜或者镀锡铜。

是为减少外电磁场对电源或通信线路的影响而专门采用的一种带金属编织物外壳的导线。这种屏蔽线也有防止线路向外辐射电磁能的作用。屏蔽层需要接地,外来的干扰信号可被该层导入大地,避免干扰信号进入内层导体干扰同时降低传输信号的损耗。屏蔽线的屏蔽层需要接地,外来的干扰信号可被该层导入大地。

屏蔽线的屏蔽层如何接地:通过屏蔽双绞线与特征阻抗为120Ω的双绞屏蔽线进行连接,尽可能将屏蔽层接地后接地,可以防止屏蔽线与非屏蔽线短路。
