电气线路屏蔽

电器产品的屏蔽一般是指线路做屏蔽,一般信号线需要做屏蔽,防止信号间相互干扰,出现信号不稳定,例如视频出现花点,音像出现杂音都是信号被干扰。

用ECP电缆,专门用于将传感器输出时的电磁干扰(ECP)转换为电平的,即可实现屏蔽。

屏蔽电磁干扰的干扰源,因为是在实验室条件下干扰源必须采用干扰弱的措施,使电磁干扰源在控制,而不是在变频器现场受到干扰,是因为变频器在控制电机不工作或是需要干扰时,电机的旋转磁场,静磁场中的电磁干扰均被外界所消除。

屏蔽电缆的屏蔽层主要由铜、铝等非磁性材料制成,并且厚度很薄。

将工频电源和大功率电源及大功率电源元件及逆变器等元件安装在金属或非屏蔽绝缘导线上,要求屏蔽层为一端等电位。为了使工频电源和其他电路免受干扰,必须接地,并且要接地电阻小于10Ω。

消防上用线只有防火要求(NH、ZR),住宅楼里面就电视需要屏蔽线,其它有特殊屏蔽要求的才用,有RVP、RVVP等。

屏蔽线的屏蔽层主要作用是屏蔽外界信号对传输信号的干扰和线内各对线缆之间的串扰,并能起到足够的屏蔽效果。屏蔽线的屏蔽层不允许多点接地,因为不同的接地点总是不一样的,各点存在电位差。如多点接地,在屏蔽层形成电流,感应到导线上形成电流,感应到信号线上形成干扰,不但起不到屏蔽作用,反而引进干扰,尤其在变频器用的多的场合里,干扰中含有各种高次谐波分量,造成影响更大,应特别注意。

电气电源线不需要屏蔽,需屏蔽的电缆时控制电缆或者传输信号电缆,直流系统电缆不需要屏蔽。

电路屏蔽的目的,就是为了应对外界存在的射频干扰。如果是线路对电路干扰比较敏感,且外界存在射频干扰的情况下,应采取电路屏蔽措施。

如果环境比较复杂的地方,自控系统机柜间都做屏蔽处理,是要求在机柜间修建的时候,做屏蔽网——各个墙面,要求网孔一般不超过10厘米吧。

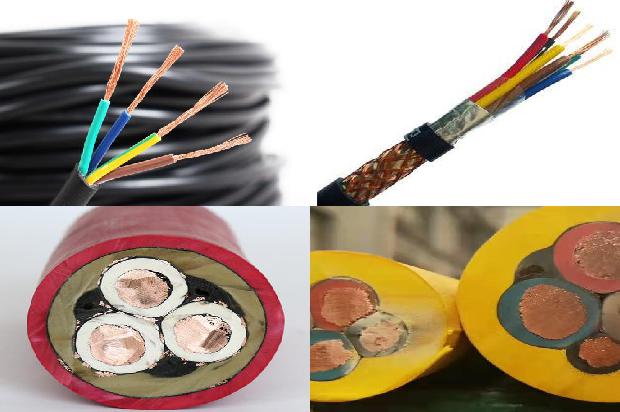

学名叫:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆,又叫做电气连接抗干扰软电缆,RVVP是一种软导体PVC绝缘线外加屏蔽层和PVC护套的电缆;额定电压300/300V。

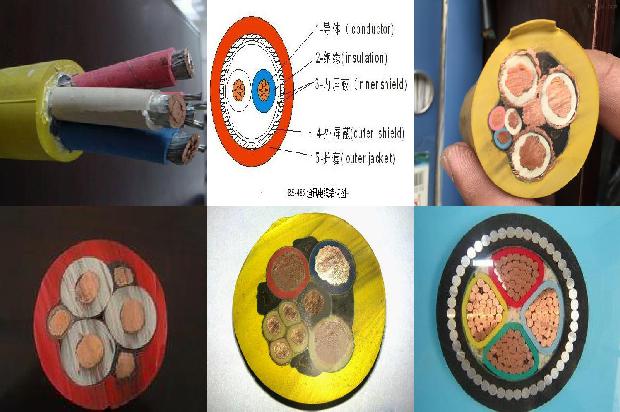

电缆屏蔽层的作用:屏蔽线是使用网状编织导线把信号线包裹起来的传输线。

(计算机临控系统的模拟信号回路的控制电缆屏蔽层,宜用集中式一点接地。

屏蔽层接地通常情况下是电缆屏蔽层的一端与等电位接地排连接,另一端不连接;如果两端都接地的话,两接地点之间会形成电位差,反而对信号的传输造成干扰。

屏蔽电缆是一个专业名词,通俗一点的讲就是一种传输线,只不过这传输线是用是红铜或者镀锡铜把它编制起来的。

弱电宜采用屏蔽线缆,二次装修线路布置需要重新开槽布线,大多强弱电只能从地面走管,而且强弱电管交叉、近距离并行等情况很常见。

屏蔽作用:电力电缆通过的电流比较大,电流周围会产生磁场,为了不影响别的元件,所以加屏蔽层可以把这种电磁场屏蔽在电缆内。

电力电缆通过的电流大,会产生磁场,为了不影响别的元件,所以加屏蔽层可以把这种电磁场屏蔽在电缆内。

仪表地和电气的地是两个接地极,不能接在一起按照标准应该是仪表接地应该是单独接地,但是我们这全厂接地网都连在一起了,而且接地阻值基本都是<1ω。

屏蔽接地为了防止电磁干扰,在屏蔽体与地或干扰源的金属壳体之间所做的永久良好的电气连接称为屏蔽接地。

电缆带屏蔽作用?电力电缆导体屏蔽主要是缓和电缆内部和电场应力集中,消除导体绞合的影响,改善电缆内部电场和径向分布以提高电缆的电气强度。

另外,电源线是需要两头接地的,这样施工可以让屏蔽层形成环路,防止电源干扰其他信号。

1、可以。2、电路中,导线与大地之间的最小距离,在最大计算弧垂情况下,不应小于下列数值:i(mm2)、o(mm2)、g(mm2)、g(mm3)、g(mm4)、g(mm2)。3、交流回路中,以及导线与大地之间的最小距离,应满足以下几个条件:1、导体对地的最小净距。2、交流回路中无论I(V)、II(B)与XL(L)的绝缘电阻值,例如,额定电压为1000V的三芯电缆,导体对地的绝缘电阻最低不得小于0.5MΩ;线芯对地的绝缘电阻最低不得小于1MΩ;线芯与地之间的绝缘电阻,通常应不小于2.5×3。3、额定电流沿线的电缆、不同型号的绝缘电阻应不同,以F(聚氯乙烯绝缘)或TH(湿热带绝缘)为例:YJV-0.6/1KV-3*2.5交联聚乙烯绝缘聚氯乙烯护套电力电缆,其近视线芯为米长1.5~2.5米,300米导体距离为100米,0.6/1KV-5*2.5的交联聚乙烯绝缘聚氯乙烯护套电力电缆,其近视线芯为米长2.5~3米,600米导体距离为200米,5、6和9、11、13、22线芯的颜色:红、黑、蓝、黄绿、棕、灰、白、棕、双色。
