电缆的绝缘电阻

当电缆温度为+20°C时,绝缘电阻值不应低于400MΩ。

额定电压1KV,即电压电力电缆,一般不小于40MΩ,额定电压6KV,一般不小于60MΩ。运行中电缆绝缘电阻自行规定,要求历次试验测得的数据变化不大,例如与历史数据相比,本次测得的绝缘电阻值(换算到同一温度),不低于原来数值的1/3。此外一般要求电缆的相间绝缘电阻不平衡系数不大于2~2.5。否则需要查明原因,必要时,通过进一步试验确认电缆是否可以投入运行。

电缆送电绝缘阻值1KV以下的使用1KV摇表:其值不应小于10MΩ,1KV以上使用2.5KV摇表:3KV及以下的电缆绝缘电阻值不小于200MΩ。

电缆的绝缘值和电缆的绝缘值是根据电缆的额定电压等级来定的,如该电缆空气绝缘电阻为1千伏,那么该电缆的额定电压为1千伏,其绝缘电阻值为1兆欧,也就是说该电缆能够用该电机的额定电压为1千伏,而摇表额定电压为1千伏,绝缘电阻值大于等于1兆欧等。

电力电缆投入运行前应测量绝缘电阻:1KV以下的使用1KV摇表:其绝缘值不小于10M欧。1KV以上的使用2.5KV摇表:其绝缘值不小于50M欧。

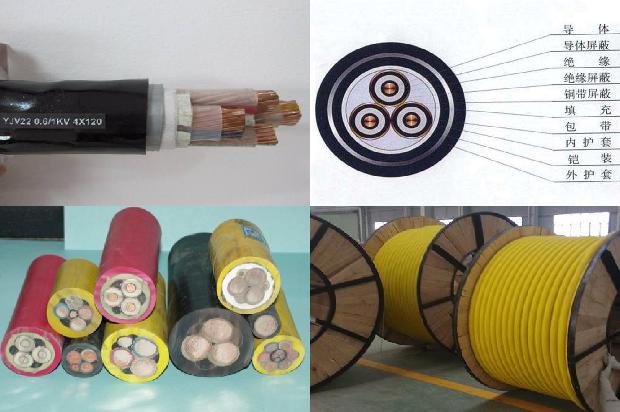

高压电缆电阻是3兆欧以上才算绝缘良好低压电器的绝缘电阻,如电动机及建筑内电线绝缘电阻,在0.5μω以上就算合格了在常温条件下是温度越高电阻越大高压电缆的结构高压电缆从内到外的组成部分包括:导体、绝缘、内护层、填充料(铠装)、外绝缘。当然,铠装高压电缆主要用于地埋,可以抵抗地面上高强度的压迫,同时可防止其他外力损坏。高压电缆测量绝缘电阻时应使用2500V兆欧表进行测量,低压电缆测量绝缘电阻应使用1000V兆欧表进行测量。常温下(摄氏20度)电缆芯线对地及各芯线之间的绝缘电阻应不小于下列数值:当电缆长度为500米时,3KV以下为200兆欧;6-10KV为400兆欧;20-35KV为600兆欧。当电缆长度大于500米时其绝缘电阻按其实际长度以上面数值为基数进行换算。电缆头及铅包接地电阻不大于10欧姆。

线芯对外皮的绝缘电阻:1~3KV应不小于50M欧6KV及以上的应不小于100M欧对于旧电缆没有明确标准。

低压电缆绝缘电阻值标准如下:1KV以下的使用1KV摇表:其值不应小于10MΩ,1KV以上使用2.5KV摇表:3KV及以下的电缆绝缘电阻值不小于200MΩ。6~10KV电缆的绝缘电阻值不小于400MΩ,20~35KV电缆的绝缘电阻值不小于600MΩ,220KV电缆的绝缘电阻值不小于4500MΩ/Km。读测绝缘电阻值应为1分钟后的数值。绝缘电阻(insulationresistance)指绝缘物在规定条件下的直流电阻,是电气设备和电气线路最基本的绝缘指标。绝缘电阻是电气设备和电气线路最基本的绝缘指标。对于低压电气装置的交接试验,常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ(对于运行中的设备和线路,绝缘电阻不应低于1MΩ/kV)。低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ;在比较潮湿的环境不应低于0.5MΩ;二次回路小母线的绝缘电阻不应低于10MΩ。

I类手持电动工具的绝缘电阻不应低于2MΩ。

使用绝缘摇表摇测,一般10兆欧以上为良好,当然越大越好。

一般情况:电力电缆的绝缘电阻3KV:300MΩ-750MΩ6KV-10KV:400MΩ-1000MΩ20KV-35KV:600MΩ-1500MΩ最低不能低于400MΩ。

6KV电压的电缆需要用2500V摇表,测对地绝缘大于5nm以上。38OV电压的电缆需要用500V摇表不大于1nm以上。

长度在500m及以下的10kV电力电缆,用2500V兆欧表摇测,在电缆温度为+20℃时,其绝缘电阻值不应低于400MΩ.良好(合格)的电力电缆的绝缘电阻通常很高。

对于高压电缆(电线)的绝缘电阻的规定是“每千伏一兆欧”,如果低于这个标准,电缆(电线)的绝缘都有可能被击穿,形成短路故障,导致断路器跳闸。

按照要求当然是无穷大最好,但实际运行中的电缆好多达不到。一般来说10KV电缆超过300M欧时运行是没什么问题的。

1KV以下绝缘电阻不应小于10MΩ。具体绝缘电阻值多少为标准:根据规定,电力电缆投入运行前应测量绝缘电阻,不同规格的输电线采用不同的绝缘标准。

绝缘电阻是电气设备和电气线路最基本的绝缘指标。

绝缘电阻是指两个电极之间施加直流电压值与流经该电极的泄露电流值的比,作用是衡量电气设备,电气线路的基本参数指标。

400v的低压电缆相间绝缘电阻值按规定是0.5兆欧即为合格。

绝缘电阻是反映电缆的绝缘性能的一个指标,绝缘电阻越大,电缆的安全性能越高。电阻的单位是欧姆,一般电导体的电阻小,只有几欧,绝缘电阻呢就很大。

低压电缆相间绝缘电阻一般是要求是,对380伏的低压电缆的相间绝缘电阻,一般是要求不低于50兆欧基本可用。

电缆绝缘电阻:绝缘电阻是指在电缆的绝缘局部施加电压,然后使绝缘局部的外表内或外表上发生漏电流而出现出的电阻值。它受绝缘材料,温度,湿度。

185电缆的额定电压如果是10kv则绝缘电阻值要达到10兆欧以上,如果额定电压是35kv,则绝缘电阻值要达到35兆欧以上。

长度在500m及以下的10kV电力电缆,用2500V兆欧表摇测,在电缆温度为+20℃时,其绝缘电阻值不应低于400MΩ。

高压电缆电阻是3兆欧以上才算绝缘良好低压电器的绝缘电阻,如电动机及建筑内电线绝缘电阻。

380v电缆线路绝缘电阻:电缆380V要求不小于0.5兆欧姆。新装和大修后的低压线路和设备的绝缘电阻值不应低于0.5兆欧姆。

低压380V电缆两相之间绝缘电阻大于0.5MΩ合格,10KV电缆相间绝缘电阻大于10MΩ才合格低压电线和电缆,线间和线对地间的绝缘电阻值必须大于0.5MΩ。

电缆绝缘电阻的数值随电缆的温度和长度而变化.为了便于比较,应换算为20℃时单位长度电阻值,一般以每千米电阻值表示。

电缆的绝缘等级是指其所用绝缘材料的耐热等级,分A级、E级、B级、F级、H级、C级、N级、R级。允许温升是指电缆的温度与周围环境温度相比升高的限度。

电力电缆测量绝缘电阻值规定电力电缆投入运行前应测量绝缘电阻:1KV以下的使用1KV摇表:其值不应小于10MΩ。

一般电缆绝缘电阻的数值随电缆的温度和长度而变化。

一般情况:电力电缆的绝缘电阻3KV:300MΩ-750MΩ6KV-10KV:400MΩ-1000MΩ20KV-35KV:600MΩ-1500MΩ最低不能低于400MΩ。
