埋地电缆敷设

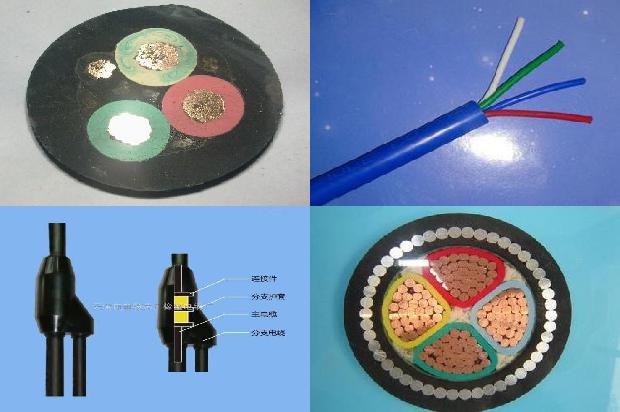

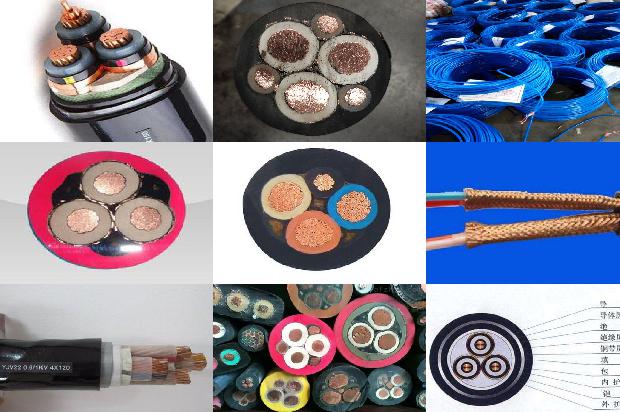

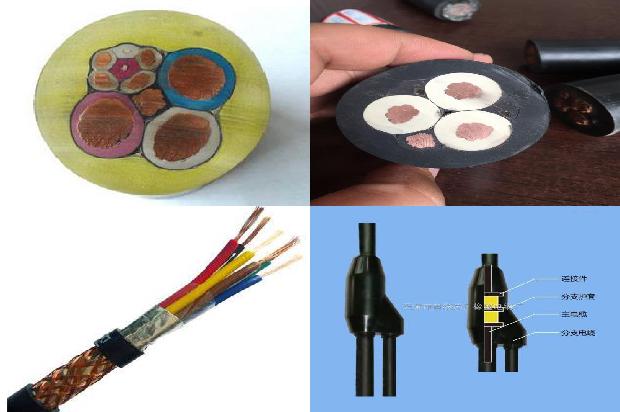

高压电缆埋地敷设规范要求直埋电力电缆的敷设要求:直埋电缆应有铠装和防腐保护层。

直接埋在地下的电缆,一般适用铠装电缆挖掘的沟底必须时松软的土层,没有石块或其他硬质杂物,否则,应铺以100mm厚的软土或砂层。

直埋敷设于非冻土地区时,电缆埋置深度应符合下列规定:1电缆外皮至地下构筑物基础,不得小于0.3m。2电缆外皮至地面深度,不得小于0.7m;当位于行车道或耕地下时,应适当加深,且不宜小1.0m。直埋敷设于冻土地区时,宜埋入冻土层以下,当无法深埋时可埋设在土壤排水性好的干燥冻土层或回填土中,也可采取其他防止电缆受到损伤的措施。直埋敷设的电缆,严禁位于地下管道的正上方或正下方。电缆与电缆、管道、道路、构筑物等之间的容许最小距离,应符合表5.3.5的规定。表电缆与电缆、管道、道路、构筑物等之间的容许最小距离(m)的绝对距离(m)。直埋敷设的电缆与铁路、公路、河流等直接平行敷设的电缆之间的容许最小距离(m)。但充填电缆的电缆沟内敷设的电缆、管道、电缆与道路等交叉时,电缆外的容许最小净距应符合表5.3.5的规定。表电缆与道路、构筑物等之间的容许最小距离(m)注:1用隔板分隔或电缆穿管时不得小于0.25m;2用隔板分隔或电缆穿管时不得小于0.1m;3特殊情况时,减小值不得小于50%。直埋敷设的电缆与铁路、公路或街道交叉时,应穿于保护管,保护范围应超出路基、街道路面两边以及排水沟边0.5m以上。直埋敷设的电缆引入构筑物,在贯穿墙孔处应设置保护管,管口应实施阻水堵塞。直埋敷设电缆的接头配置,应符合下列规定:1接头与邻近电缆的净距,不得小于0.25m。2并列电缆的接头位置宜采用下列规定:1接头间的距离不宜小于0.5m。

明敷又不宜用支持式架空敷设的地方,可采用悬挂式架空敷设。通过河流、水库的电缆,没有条件利用桥梁、堤坝敷设时,可采取水下敷设。

根据《城市电力电缆线路设计技术规定》(DL/T5221-2005)第6.2.1条规定,电缆表面距地表面不应低于0.7m,穿越农田时不应小于1m;遇到冻土应埋在冻土层下,受条件限制时应采取防止电缆受到损害的措施。根据《电力工程电缆设计规范》(GB50217-2007)第5.3.3规定,电缆外皮至地面深度不得小于0.7m,当位于车行道与耕地时,应适当加深,且不宜小于1m。5.3.4条规定,遇到冻土层宜埋入在冻土层以下.根据以上两规程要求知道直埋电缆外皮至地面深度不得小于0.7m,车行道与耕地时直埋电缆的外皮至地面的距离不应小于1m.铁路电缆埋深不应小于0.7m。5.3.5电缆埋设深度应符合下列要求:1.电缆外皮至地面深度,不得小于0.7m;2.电缆外皮至地面深度,不得小于0.7m;3.电缆相互间距:1.水平接近时最小为0.1m,不同部门的电缆相互间距0.5m;4.电缆互相交叉时最小净距0.5m;5.电缆与热力管道、煤气、石油管道接近时的净距为2m,相互交叉时净距为0.5m;6.电缆与树木主干的距离不小于0.7m。

7.埋地敷设电缆时可采用金属套管,钢管及其配件均应符合规范:规范表1.埋地敷设的电缆宜采用铠装或铜带、无铠装或铜带。架空敷设的电缆,一般采用抱箍直敷设。过路或短路电流至少应采用架空敷设。过路采用埋地敷设的电缆应采用有外护层的铠装电缆。电缆中间接头盒两侧的距离要求装设电缆中间接头,其数量不小于1m。电缆中间接头盒两侧的距离一般不小于100m。

一般情况下电缆穿管埋地敷设时,首先要根据线径选择合适管径的地埋管,通常情况下采用玻璃钢管或者pe管,其次是保证线管的埋深符合设计要求,一般不低于0.8米。

1、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。2、电缆的首端、末端和分支处应设标志牌,注明电缆编号、型号规格、起点和终点。3、敷设电缆的电缆沟和竖井和穿越不同防火区的桥架,按设计要求位置,具备有防火封堵措施。4、金属电缆桥架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN),可靠,且必须符合下列规定:金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(—PEN)干线相连接;非镀锌电缆桥架间连接板的两端跨接铜芯接地线,接地线最小允许截面积不小于4mm2;镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。5、当设计无要求时,电缆桥架水平安装的支架间距为1.5~3m;垂直安装的支架间距不大于2m;桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏,螺母位于桥架外侧;当铝合金桥架与钢支架固定时,有相互间绝缘的防电化腐蚀措施;桥架距离地面的高度,不宜小于2.5m。6、桥架内电缆敷设应符合下列规定:电缆在桥架内敷设时,电缆总截面面积与桥架横断面面积之比,电力电缆不应大于40%,控制电缆不应大于50%。7、桥架内电缆敷设应符合下列规定:电缆在桥架内敷设时,电缆总截面面积与桥架横断面面积之比,电力电缆不应大于40%,控制电缆不应大于50%。

1直埋敷设电缆的路径选择,宜符合下列规定:1应避开含有酸、碱强腐蚀或杂散电流电化学腐蚀严重影响的地段。

1、敷设前检查电缆型号,电压,规格是否符合设计,电缆外观无损伤,绝缘良好。2、敷设前按设计和实际路径计算或实测每个电缆的长度,尽可能地减少电缆接头。3、电缆在终端头与接头附近要留有备用长度。并列敷设的电缆,接头的位置相互固定。电缆明敷时的接头,用托板固定;电缆敷设时及时装设标志牌。标志牌上注明线路编号。4、电缆进入电缆沟,建筑物,配电柜以及穿入管子时,出入口用塑料扎代将管口封闭。5、电缆进入沟内或吊架时,应留备用长度。

按国家安全规定,电缆线路应采用穿管埋地或沿墙、电杆架空敷设,严禁沿地面明设,电缆埋地敷设的深度应不小于0.6m。

电缆线路应采用穿管埋地或沿墙、电杆架空敷设,严禁沿地面明设。

注安电力电缆的敷设规范是:直埋电缆应有铠装和防腐保护层。直埋电缆的深度一般不小于0.7m,农田中不小于1m,35KV及以上不小于1m。

电缆穿管埋地敷设方法:电缆穿管埋地敷设一般在地下0.7米以下,过路穿钢管,单芯和三芯有区别,占钢管截面积一般要求60%以下。

绿地、车行道下不应小于0.7米;人行道下不应小于0.5米;在冻土地区,应敷设在冻土层以下;在不能满足上述要求的地段应按设计要求敷设。

电线埋地是把电线埋入地下。电缆直埋敷设:就是将电缆线路直接埋入地下。电缆沟敷设:就是用砖和水泥沙浆砌成的电缆沟槽内敷设电缆。

挖掘电缆沟电缆埋地敷设是在地上挖一条深度0.8m左右的沟,沟宽0.6m。沟底平整后,铺上100mm厚的细砂土,作为电缆的垫层。

电缆埋地深度规范低压电缆直接埋地电缆埋地深度0.7米,沟深0.8米,电缆上下各10cm黄砂,上面再盖红砖(铺砂盖砖).在过路与进户处埋深1米。

第5节电缆的敷设下的第2条。

要求如下:(地下直理电缆线路应采用铠状电缆,电缆的埋设深度应由地面至电缆外皮不少于0.7米,电缆外皮至地下建筑物的基础0.6米,不得小于0.3米。

可直埋。但需要额外加以防护:电缆穿管直埋敷设。

若是施工用临时电缆,相对而言,电缆架空敷设要好些。若是永久电缆,无疑电缆埋地敷设更好些。

选择合理的安装形式。明装是沿墙壁、天花板表面、桁梁、屋柱等处敷设,家庭自行明装时千万不可挤压和过分折叠电线,一定要注意固定牢靠。

挖掘的沟底必须时松软的土层,没有石块或其他硬质杂物,否则,应铺以100mm厚的软土或砂层。

1电缆沟的深度应按有关规划部门提供的标高来决定,必须保证电缆的埋设深度.直埋电缆的深度不应小于0.7m,穿越农田时不应小于1m.直埋电缆的沟底应无硬质杂物。

一般室外埋地敷设的电缆导管的上表面埋深不低于0.7米,在过道路和进入建筑物时不应小于1米,有特殊要求时,按图纸或现场情况而定。一般情况下,电缆导管的上表面埋深不低于0.7米,有特殊要求时,按图纸或现场情况而定。《建筑电气工程施工质量验收规范》(GB50303-2002):14.2.3电缆导管的敷设应符合下列规定:1.埋深不应小于0.7米,穿越农田时不应小于1米;2.在可能发生位移的地段,应采取加固措施;3.路径上敷设的电缆导管宜设置在人行道下方。在人行道下、人行道下、建筑物多的公共场所,应采取高架(底)敷设方式;4.由于敷设在人行道下方,方普遍使用电缆沟的敷设方式,所以从地下安装。1.埋设深度应在0.7米以上。2.电缆不易受机械损伤,但由于电缆受适用于有港口的场所,从2m以上的巷道直埋敷设,可以节约线路费用。电缆在槽内敷设时,应敷设在电缆沟的上层,如果电缆有机械损伤,电缆沟内敷设的电缆,其支架必须牢固,受力不均应一致。3.电缆在人行道下方,电缆在任何部位允许有电缆接头。4.在建筑物水平离地或垂直于规定高度处,如果电缆接头超过30米,中间要有预留足够的备用电缆。5.采用电缆时,电缆应按防爆要求进行预留。6.电缆进入电缆沟、隧道、竖井、建筑物、盘(柜)以及穿入管时出入口处出入口应封闭。7.电缆在室外直埋敷设时,应防止电缆外皮受到机械损伤,在电缆沟内不得有接头。
