电线规格型号表示方法

电缆型号识别:表示导线的类别、用途。如:A-安装线、B-布电线、C-船用电缆。表示铠装层,(下小脚标)如:2-双钢带、3-细圆钢丝、4-粗圆钢丝。

有1.5平方2.5平方4平方6平方10平方16平方、25平方50平方70平方95平方120平方。

RVV3X2.5MM2-一般R加在后面代表“多芯软线”,加在前面的一般是“ZR”,代表阻燃。

RVV执行国标GB/T5023-2008标准生产制造的。RVV全称为:聚氯乙烯绝缘聚氯乙烯护套软电缆。字母R代表软线当然R放V后面时候就是VR表示聚氯乙烯软护套。都是执行GB/T,具体执行多少标准我就不清楚了,反正是国家标准。RVV执行的是国标,是小规格的软电缆。VideoTwistTM电缆是布线用电缆,可适用于易产生静电、燃油池等密封场所,具有防静电、防窃听、防干扰、传输性能优越、结构本身不受干扰等特点。

国标和欧规的规格相同,均为平方毫米(mm,通常简称平方,例如0.75平方、1平方等。

1.橡皮绝缘电线:型号BX(铜芯)BLX(铝芯),工作电压交流500V直流1000V,最高工作温度65°,标准JB1061-75,用途固定敷设于室内(明敷、暗敷或穿管)也可用于室外,可作为设备内的安装线。2.聚氯乙烯绝缘电线:型号BV(铜芯)BLV(铝芯),工作电压交流500V直流1000V,最高工作温度65°,标准JB1598-75,同BX型,但耐潮湿和气候性较好。

注:1.主线选择要根据环境温度、有无消防设备等确定。2.明敷或暗敷再穿管的条件,按现场实际情况选用。3.穿管敷设当选用塑料绝缘电线时,应选用塑料绝缘电线。4.直接埋地敷设的电缆,一般不适宜室外架空敷设。5.有腐蚀性气体环境或直埋于地下的电缆,应选用铠装电缆。6.电缆的末端应设保护线。7.电缆敷设时,电缆的铠装层应按电缆的敷设条件选择,不得小于2.5mm,以免电缆绝缘破坏。

8.电缆进入电缆沟、隧道、沟底、竖直敷设时,应将电缆牢固地固定在支架上。9.电缆进入沟底、地面和其他障碍物的接头、接头,应装设在支架上,固定点间距不大于0.7m。10.电缆进入建筑物、建筑物、构筑物、所用的楼板、纤维水泥墙、隔墙等处,应采取防火隔离措施。11.电缆进入沟道、建筑物、构筑物、物内时,宜敷设在管子上方,并宜采用防火保护措施。

看电线的规格的方法是:电缆规格就是电线电缆的芯数和截面尺寸的表示法的含义。

根据线路的长度,分为几种规格,一般是1.5平,2.5平,4平,6平,10平。

电缆表示方法:型号-电压-规格规格表示为:芯数*截面以上BV、RVV之类就叫“型号”型号决定了电线电缆的种类、材料和结构常见的有:B——字母在型号最前面。

电线电缆的型号都是由7组字母和数字组成的,不同的字母代表着不同的电线,第一组由一个到二个字母组成,代表导线的类别、用途。

电缆线规格型号格式:YJV-3*185+2*95,型号+几乘几这种格式表示第一个几指的电缆芯数,第二个几指的是单芯的截面积。

可以直接通过电线外层绝缘屏,上面都会有明确的标记,注明是什么型号的。如显示是1平方,还是1.5平方、2平方、4平方等等。

在国家标准电线电缆的命名方法中,铜芯通常用字母T表示,但是多数情况省略。铝芯用字母L表示。

根据电缆口诀计算电缆的平方数,再按电缆规格表选取。按电流选电缆口诀:10下五,100上二,三界.95,两倍半。穿管、温度,九折。

电缆线规格型号怎么看:ZR-YJV-0.6/1KV-3x185+1x95ZR:阻燃YJV:铜芯交联电缆0.6/1KV:相间耐压600V/外层耐压1000V3x185:三支185平方1x95:加一支。

家庭常用的电线截面规格有1.5mm、2.5mm、4mm、6mm、10mm。1mm的电线最大可承受5-6安培的电流。电线电缆一般用绝缘材料和线芯材料来代表型号。

AF-205AFS-250AFP-250镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线规格表示法的含义:规格采用芯数。

HBV2*1.0聚氯乙烯室内铜芯线,2芯,每芯横截面积为1.0平方mm。

电缆型号含义R-连接用软电缆(电线),软结构。V-绝缘聚氯乙烯。B-平型(扁形)。S-双绞型。A-镀锡或镀银。

电缆型号标识示例:YFD-NHYJV-0.6/1.0KV-4(1x+1(1x。

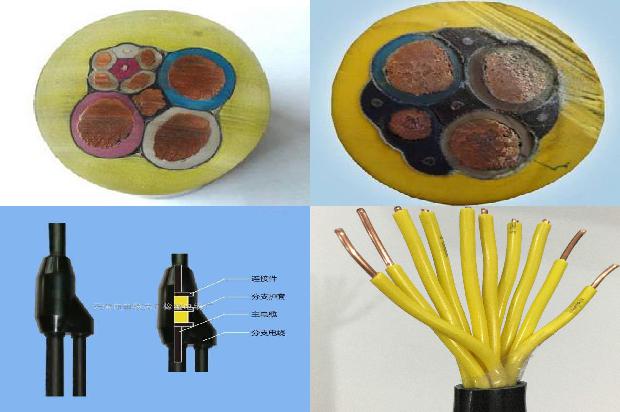

电缆线规格型号的表示方法中“几×几”常用来表示电缆芯数×标称截面,这是对多芯同护套型分支电缆的规格常用的表示方法。

交联聚乙烯绝缘聚乙烯护套耐火电力电缆5芯标称截面积为6mm2。

电线电缆表示方法汇集注:B(B)——第一个字母表示布线,第二个字母表示玻璃丝编制。

电线的平方就是指电线的横截面积,因为电线基本上都是圆形,按照它的横切面积来表示,有的直径比较大,有的直径比较小,所以形成的面积就会随之发生变化。

电线电缆规格型号说明型号含义:R-连接用软电缆(电线),软结构。V-绝缘聚氯乙烯。V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。S-双绞型。

电线一般用绝缘材料和线芯材料来代表型号。电线一般以B开头。例如普通的塑料绝缘铜芯线用BV表示,塑料绝缘铝芯线用BLV表示,V表示塑料绝缘。

电线型号含义系列代号:K-控制电缆分材料特征代号:V-聚氯乙烯绝缘YJ-交联聚乙烯或交联聚烯烃绝缘V-聚氯乙烯护套Y-聚乙烯或聚烯烃护套第三部分。

电线规格型号的含义就是电线的各种型号,比如:BV,BVR,RVV之类的。不同的电线会代表不同的意思,比如BVV,BVR,RV,RVVP,RVS,RVVB,等等这些都是我们常用的电线电缆型号。BV——铜芯聚氯乙烯绝缘电线;ZR-BV——铜芯阻燃型聚氯乙烯绝缘电线;NH-BV——耐火型聚氯乙烯绝缘电线。
