高压电缆地埋

设要求主要有:直埋电缆应有铠装和防腐保护层。直埋电缆的深度一般不小于0.7m,农田中不小于1m,35KV及以上不小于1m,若不能满足上述要求。

国标GB50168-2006。

在国标(GB/T12706.1-2002)中规定,8KV以下高压的用单股导线,低压用多股导线,以18/2.5KV作为相线,3~5为相线,6/10KV以上用双股导线,6/10KV及以上用三股绞线,35/6KV及以上用三股绞线,110/220KV及以上高压用绞线,35/380伏低压用单股导线,220伏低压用单股线,380伏低压用多股线,均为单股导线。

高压线经过小区以后,不会埋在地下,高压线由于电压太高,因此他需要距离地面有一定的距离,这样才能保证人或动物的安全如果将高压线埋在地下,会有两个问题。

高压电缆一般都埋在地下。

高压直埋电缆应有铠装和防腐保护层。高压直埋电缆的深度一般不小于0.7m,农田中不小于1m,35KV及以上不小于1m。

根据《电力设施保护条例实施细则》规定,各级电压导线边线在计算导线最大风偏情况下,距建筑物的水平安全距离如下:1千伏以下为1.0米,1千伏至10千伏为1.5米,35千伏为3.0米,66千伏至110千伏为4.0米,154千伏至220千伏为5.0米,330千伏为6.0米,500千伏为8.5米。

要挖开地面,向下挖6o公分以上,然后把高压电缆线铺好,上面盖上防撞条,然后复上土,高压线埋地下是用电缆线埋的,好处是不用架空钱和电杆。

高压电缆在地下敷设用于重型机械多尘、低温冻土层。低压电缆埋地敷设用于重型机械多尘、低温冻土层。1、电缆外皮至地下构筑物基础,不得小于0.3m。2、电缆外皮至地面深度,不得小于0.7m;当位于行车道或耕地下时,应适当加深,且不宜小于1.0m。埋地敷设电缆应有铠装和防腐保护层。埋地敷设电缆深度一般不小于0.7m,农田中不小于1m,35KV及以上不小于1m,若不能满足上述要求,应采取保护措施。应在电缆上、下均匀铺设100mm厚细砂或软土,垫层上侧应用水泥盖板或砖衔接覆盖,回填土时应去掉砖、石等杂物。软土或沙子,电缆上部应铺以100mm厚的软土或沙层,其覆盖宽度应超过电缆两侧各50mm,且保护范围应超出电缆两侧各50mm。软土或沙子中不应有石块或其它硬质杂物,铺沙粒或沙粒,不应直接埋设在电缆上。直埋电缆在受热和受压的侧边,电缆上面应铺以100mm厚的软土或沙层,其厚度应超过电缆两侧各50mm。3.电缆在受压侧影响时的形状、尺寸与其它任何建筑物的净重量,一般不得超过这个数值。

4.在电缆上方平行敷设的控制电缆,其间距不得小于600mm;控制电缆侧拐弯侧的长度不得小于1000mm,且应适中且不宜小于d+1。5.埋地敷设的控制电缆,其间距不得小于0.7m。6.埋地敷设的控制电缆,不应小于0.6m。7.埋地敷设的控制电缆,不应小于0.7m。

施工方应及时停止作业,尽快查明高压电缆的业主方,及时汇报。并做好现场保护隔离措施,妥善解决好工程与高压地埋电缆的走向。

埋设深度在永久冻土层以下。

5.1直埋敷设电缆的路径选择,宜符合下列规定:(避开含有酸、碱强腐蚀或杂散电流化学腐蚀严重影响的地段。

一般来说,高压线埋地都是以电缆形式有直埋和穿管敷设的方式。根据国家标准,电力电缆敷设施工与验收规范规定,直埋电缆的深度必须在0.8到1.2米之间。

埋地电缆检测方法有两种方法,一种是对细电线的:可以采用智能测长仪进行测量,很方便。

110KV架空线路改地埋电缆注意事项:电缆敷设前土建单位必须完成电缆沟的施工并且预制好沟盖板。土建单位需在电缆沟底部铺一层厚度100mm的细砂。

10千伏输电线路是否架空还是电缆暗埋,是根据设计要求和实际环境而定的,如果是在野外还是架空线路为好,这是因为架空线路.10千伏电缆地埋当然可以了。

深埋地下的高压输电线均采用电力电缆,每种电力电缆结构不同,但最少都有两部分组成:1把电流运载到延伸端设备的金属导体。

导致人身触电。当电线漏电,就会导致人身触电事故。此时如地电流的一部分将要从人体流过,其数值大到一定程度就会造成工作人员的伤亡。

高压线如果埋在地下的话,就算有绝缘也不行,因为交流电电线离大地太近,这样所有的电能都会因为电容效应等效的对地短路而损失掉的,就不能输送电力了。

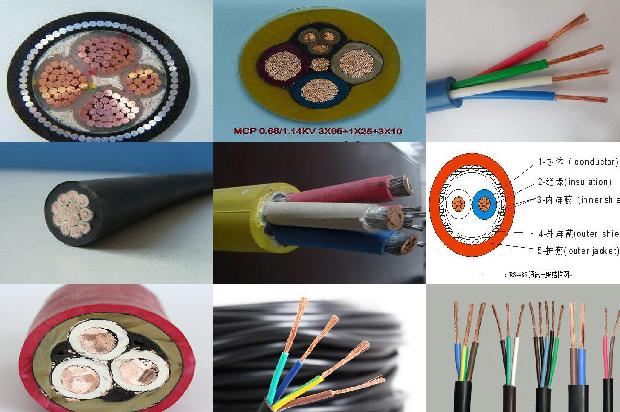

因为高压电缆从内到外的组成部分包括:导体、绝缘、内护层、填充料(铠装)、外绝缘。当然,铠装高压电缆主要用于地埋,可以抵抗地面上高强度的压迫。

不会电缆的外皮都是耐腐蚀的材料做成的,埋在地下几百年都没有问题(是经过测试的)。

电缆埋地深度规范低压电缆直接埋地电缆埋地深度0.7米,沟深0.8米,电缆上下各10cm黄砂,上面再盖红砖(铺砂盖砖).在过路与进户处埋深1米。

高压电缆施工注意事项电缆在装卸车时应采用三脚架或吊车。严禁由车上直接猛力推落地面,以免电缆轴摔坏和损坏电缆。

10kv高压电缆埋地深度至少要0.70m,因此,在挖槽的过程中,要挖0.70m以上的深槽,且电缆沟的宽需控制在0.35m左右,这样安放电缆时,更轻松。

1、直接埋在地下的电缆,一般适用铠装电缆2、挖掘的沟底必须时松软的土层,没有石块或其他硬质杂物,否则,应铺以100mm厚的软土或砂层。电缆周围的泥土不应含有腐蚀电缆金属包皮的物质(酸碱液体、石灰、炉渣、腐植质和有害物渣滓等),否则,应予以清除和换土。埋深不应小于0.7m(在严寒地区,电缆应敷设在冰冻层以下)。3、电缆敷设完毕,上面应铺以100mm厚的软土或细砂,然后盖上混凝土保护板,覆盖宽度应超过电缆直径两侧以外各50mm。在一般情况下,也可用砖代替混凝土保护板。4、电缆中间接头盒外面应有突出的水泥保护盒。若无法避免电缆有接头,则应在接头盒内做防水处理。5、电缆敷设完毕后,应进行中间接头制作。对于电缆中间接头盒应有一定的防水和防火措施。6、接头盒应有饮料瓶罐、提出备用式头。7、电缆中间接头盒应有明显的弧度。8、电缆引入引出隧道,隧道内应穿管保护,并应尽量减少弯曲。9、电缆接头地点应设在不易受机械损伤的地方。10、电缆线路附近如果有变电所,在变电所旁的电缆沟应布置直线段。若不能做到这些地方,应加装中间接头,或采取其他防止电缆受到损伤的措施。11、在电缆隧道内敷设时,如果电缆沟深度超过隧道长度2米时,中间接头应加装防雨雪和通风措施。12、在电缆沟内敷设时,如果电缆沟深度超过隧道长度2米时,应加装防雨雪和通风措施。
