变频器电缆线

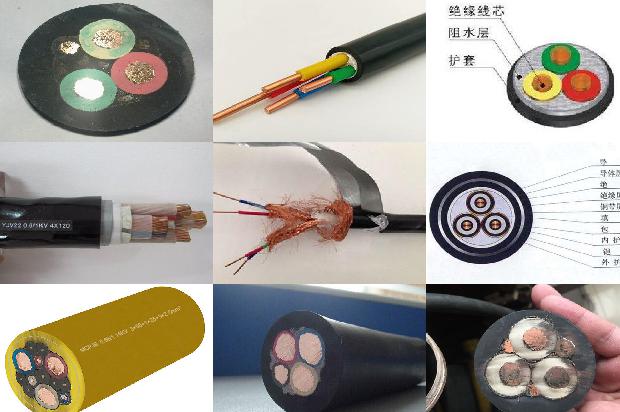

变频器电缆属于BPYJVP12R-TK、ZRBPYJVP12R-TK型电缆变频电缆的结构包括三根主线绝缘线、三根零线绝缘线。

变频器有单相220V三相220V380V有单相220V三相220V有三相380V三相。

计算如下:功率P=15KW=15000WP=1.732x380xIx0.85I=15000÷(1.732x380x0．=26.813(A)电缆截面积=I÷6=26.813÷6=4.468(平方毫米)根据功率,电压。

15千瓦的电机需要6平方的电缆线。根据功率公式P=1.732UIcosφ有:I=P/(1.732Ucosφ)=15/(1.732X0.38X0.85)=27A(按三相市电计算,功率因数取0.85)查下面电缆载流量表,可选6平方的三芯铜电缆。距离较远时选10平方三芯铜电缆。空气开关的规格为:32,50,63,80,100,125,160,250,400,600,800,1000.(单位A)。故选6平方的三芯铜电缆。

15kw的要用4平方的铜电缆和50A开关。

15千瓦的变频电机需要6平方的电缆线。根据功率公式P=1.732UIcosφ有:I=P/(1.732Ucosφ)=15/(1.732x0.38x0.85)=27A(按三相市电计算,功率因数取0.85)查下面电缆载流量表,可选6平方的三芯铜电缆。

距离较远时选10平方三芯铜电缆。

但是,由于生产现场空间的限制,变频器和电机之间往往要有一定距离。

根据电动机的功率,计算出电动机的理论电流,再根据电流的大小选择电缆。简便实用的是电流估算法:一般三相电机的电流等于其功率的2倍。

电缆的载流量10平方以下的等于其截面积的5倍;估算口诀:二点五下乘以九,往上减一顺号走。三十五乘三点五,双双成组减点五。条件有变加折算,高温九折铜升级。穿管根数二三四,八七六折满载流。

220kw电机使用变频器,建议用95平方铜线或120平方铝线。220000/380/1.732/0.85=407A,基本符合1KW电机,2A电流的通俗算法。

1电缆仍旧应按原电动机的额定电流来选择电缆截面,2变频器输出到电机的电缆应用铠装电缆或屏蔽电缆,如用普通电缆穿钢管,钢管再接地也行。

根据经验要是用变频器的话,双185都会出问题,电缆绝缘都快化了。工业应用一定要多留余量。

160kw变频器需要配120mm以上铜线160KW的电机电流是I=P/U*1.732*0.9p是功率,u是电压,1.732是根3的开根号数,0.9是功率因数,得出的电流是256.6A。

变频器和电机连接的电缆线至少要100米,这是某国产变频器对加装电抗器的要求。一般情况对电缆的要求不同厂家要求是不同的。如ABB要求150米,丹佛斯要求200米。

BPYJVTP2-TK铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用回路电缆。

194千瓦电机需要240平方的铜芯电缆线的。

一台变频器控制4台电机?那你的变频器要选用30KW的了。

要看电机距离变频器多远,短距离(50米以内)用VV3X16+1X10铜芯塑料电缆就相行,长距离(50米以上)用VV3X25+1X10塑料电缆。

用电缆主要注意接地。长度大约15米。如果更长的话,加电抗器等电器设备。

185kw电机3*95平方电缆。现实生活中,我们在使用185千瓦的电机时,它需要用多大的电缆呢?下面我们来看看。

参考附件gb/t21209-2007《变频器供电笼型感应电动机设计和性能导则》中9.4节“电动机电力电缆”内容回复一个,学习一下。

变频器用电缆为变频电缆,他一般为33芯,外面有铜丝编织铜带双层屏蔽,它要求电缆具有低的传输阻抗,低的工作电容,它里面有很多高磁电波。

110kw风机用变频器带配70平方的电缆根据功率公式P=1.732UIcosφ有:I=P/(1.732Ucosφ)=110/(1.732X0.38X0．=197A(按三相市电计算。

根据变频器控制单元所带的通讯口,可以用RS232电缆连接,也可以用RJ45网线连,也可以用DP线连接,还可以用MPI适配器连接。

用2.5平方毫米的线足够了。如果距离超过200米,建议用4平方毫米的线。
