485通讯线缆标准

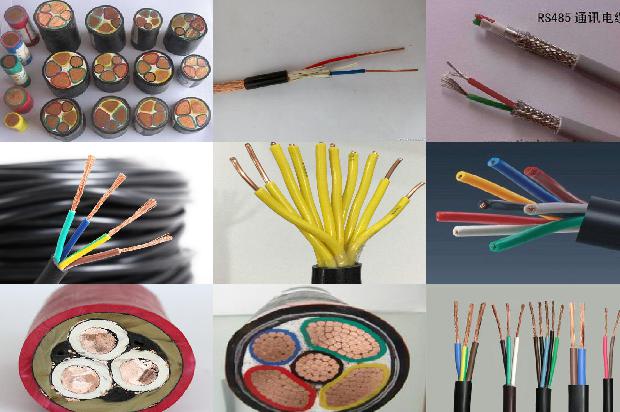

485通讯线缆需要选择485专用线缆,必须是带屏蔽层双绞线,线径为1.0mm,尽量要带铠甲,推荐蓝普ASTP-120Ω(forRS485&CAN)onepair18AWG专用线缆。

采用终端匹配的总线型结构。

485线:工业现场设备通讯标准接口,用来传输控制信号。使用线材不同网线:必须使用8芯屏蔽线,而且最少有4芯必须接通,而且不能接错。

GB/TIA-485-A标准采用通信电缆,屏蔽层必须一端接地,其他站点通过保护器接地!RS485有两线制和四线制两种接线,四线制是全双工通讯方式,两线制是半双工通讯方式。RS485是全双工通讯方式,两线制是半双工通讯方式。

RS485通讯电缆在要求通信距离为几十米到上千米时,广泛采用RS-485串行总线标准。

RS-485采用平衡发送和差分接收,因此具有抑制共模干扰的能力。

RS-485采用半双工工作方式,支持多点数据通信。RS-485总线网络拓扑一般采用终端匹配的总线型结构。即采用一条总线将各个节点串接起来,不支持环形或星型网络。如果需要使用星型结构,就必须使用485中继器或者485集线器才可以。

rs-485总线一般最大支持32个节点,如果使用特制的485芯片,可以达到128个或者256个节点,最大的可以支持到400个节点。

RS-485总线标准规定了总线接口的电气特性标准。即对于2个逻辑状态的定义:正电平在+2V~+6V之间,表示一个逻辑状态。

485电缆应当用屏蔽双绞线,有钱可以买正规厂家的,比如百登belden。

理论上RS485通信电缆的传输距离能达到1200米,但实际应用中传输距离要小于1200米,具体长度受周围的环境影响。

由于485总线通常使用特性阻抗为120Ω的双绞线,因此在485总线的首尾两端增加120Ω终端电阻来避免信号反射问题。

第一,两芯线必须是双绞的,绞距一般不超过1.5厘米。第二,屏蔽网和导线必须是无氧铜。购买时,厂家对485线缆都做了专门的标注。

按照485通讯协议标准,发送端AB之间的电压在+2~+6Ⅴ或-2~-6Ⅴ之间、接收端不小于+200mⅤ或不大于-200mV就可以正常通讯。

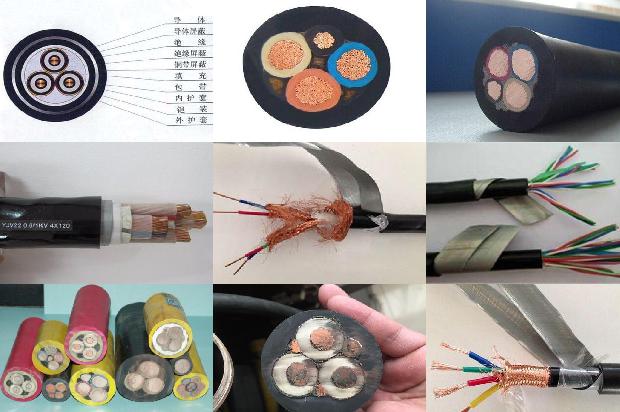

RS485通讯线结构:1导体:多股绞合镀锡铜网线,每股7支,每支导体线径为0.30mm,共四股导体,外径:0.91+/-0.03mm2绝缘:实芯PE绝缘。

真正意义上的通讯电缆芯数至于通讯的方式有关,而与通讯的量无关。

工业现场经常要采集多点数据,模拟信号或开关信号,一般用到RS485总线,RS-485采用半双工工作方式,支持多点数据通信。

MODBUS协议用的通讯电缆。

485通讯线缆的型号是RVVSP2*(线径),有的厂家也说成RⅤSP2。

R是软线;V是指导线有绝缘层,线缆外面还有护套;S是双绞;P是屏蔽;2是两芯。

主要特性典型的串行通讯标准是RS232和RS485,它们定义了电压,阻抗等,但不对软件协议给予定义,区别于RS232。

RS485总线rs-485采用半双工工作方式,支持多点数据通信。rs-485总线网络拓扑一般采用终端匹配的总线型结构。

485全名叫做EIA-485也叫做RS-485或者RS485,是隶属于OSI模型物理层的电气特性规定为2线、半双工、平衡传输线多点通信的标准。

典型的串行通讯标准是RS232和RS485,它们定义了电压,阻抗等,但不对软件协议给予定义,区别于RS232。

电缆选购的七个小技巧看包装,国标的环保电线电缆往往做都比较好,整齐,手拿上去有质量感。

485通讯规定了如下内容。RS-485总线标准规定了总线接口的电气特性标准即对于2个逻辑状态的定义:正电平在+2V~+6V之间,表示一个逻辑状态。

理论上1200米,实际500米没问题,我用过。用普通屏蔽双绞就可以,如果距离短的话,不用双绞也可以。

楼下的回答较完整,我补充几点吧·嘻嘻。电池供电的产品是没什么必要做EMC的。

采用差分信号。我们在讲A/D的时候,讲过差分信号输入的概念,同时也介绍了差分输入的好处,最大的优势是可以抑制共模干扰。尤其当工业现场环境比较复杂,干扰比较多时,采用差分方式可以有效的提高通信可靠性。RS485采用两根通信线,通常用A和B或者D+和D-来表示。逻辑“1”以两线之间的电压差为+(0.2~6)V表示,逻辑“0”以两线间的电压差为-(0.2~6)V来表示,是一种典型的差分通信。
