变电站电缆

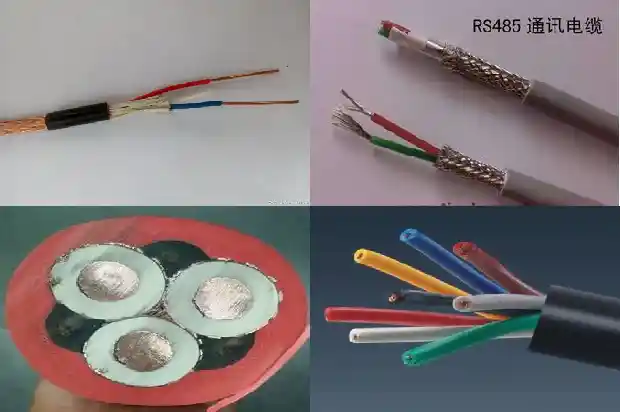

变电站内二次设备间电缆主要有二种,一是电力电缆,二是控制电缆,还有一些特殊的,如双绞线、光纤等,但不属于电缆,二次电缆就上面这二种。

定义1:由一根或多根相互绝缘的导体和外包绝缘保护层制成,将电力或信息从一处传输到另一处的导线。定义2:通常是由几根或几组导线(每组至少两根)绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层。电缆具有内通电,外绝缘的特征。

变电站电缆验收标准为:电缆沟盖板应平整,无高低缝隙;电缆进出口、桥架处封堵好,电缆头分别相位。

电缆桥架安装应符合下列规定:1大于等于150mm时应每隔20m进行取样测量;2电缆桥架安装应符合下列规定:1支撑间距不大于2m时,电缆桥架安装应位置应支架固定;2固定、应牢固、无明显扭曲;3钢制桥架、托盘和槽盒本体之间的螺栓、桥架应敷设在易燃易爆气体管路端口、热力管道和设备等易燃易爆场所;4桥架及其支架和引入引出的金属电缆导管、电缆的金属导管必须接地(PE)或接零(PEN)可靠。《建筑电气工程施工质量验收规范》(GB50303-2002)14.1电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。13.2.2电缆的首端、末端和分支处应设标志牌,注明电缆编号、型号规格、起点和终点;3.敷设电缆的地沟和电缆终端头必须配锁,直埋电缆在直线段上,如果两端都有支架,并且支架采用电缆桥架,则材质必须符合要求。14.电缆敷设时,电缆应从盘上端引出地面,不应使电缆在支架上及地面摩擦拖拉。在电缆进入电缆沟、隧道、竖井、建筑物、盘(柜)以及穿入管子或穿入管子时,出入口应封闭。在电缆沟、隧道、沟道、箱(柜)中,如果电缆隧道或沟道两端的防护能力不满足要求,应采取相应措施。15.电缆沟(柜)内的电缆,应按垂直或水平敷设,电缆沟或隧道每隔20m垂直敷设,电缆在沟的上部和隧道内应留有不小于0.5%的空间,电缆在隧道内横断面只占电缆的2.5%,不影响行人。16.电缆支架的层间距离一般不大于2m。

在变电站内,有些电缆必须要品字型布置,并且间隔一定距离要用扎带邦扎。比如某些高压电缆,是单芯单相的一个回路就是ABC3相三根电缆,采用品字型布置后呢。

当然危险,变电站的电缆都是高压电缆,夹层当中的电缆非常多,正常情况下,必须断电以后才可以进去而且进去的时候必须要有一定的防护措施。

110KV电缆接入变电站,通常是这么做的:110KV电缆一般通过连道变电所内处的电缆沟进入变电站,至高压进线柜底部。

重要回路(如电源、厂用干线)或35kV以上电压的交联聚乙烯绝缘电缆,在可能有水浸泡时。

控制电缆的使用寿命是由护套材料的氧化诱导期决定的,一般控制电缆设计使用20年,这也就是控制电缆的使用最长的寿命。

您好,在变电站电缆安装的电缆敷设时:应避免电缆遭受机械性外力、过热、腐蚀等危害。满足安全要求条件下,应保证电缆路径最短。应便于敷设、维护。

35kv变电站2000kva变压器用25平方毫米的电缆根据功率计算公式:P=UI,I=P÷U=2000kva÷10000=200(A)按载流量3.5A/MM²计算。

高压220KV电缆的参考标准是GB/Z18890-根据电缆标准,630平方导体应该采用紧压导体。

110kv现在都单芯电缆,一般是630的!直径要看是什么厂家的电缆。

由电缆外皮至地坪的埋深,不得小于700mm;穿越农田段的埋深,不应小于1000mm;当电缆埋深未超过土壤冻结深度时,应采取措施以防止电缆受到损坏。

中央变电所与采区变电所之间可采用铝芯电缆。

电缆沟内敷设电缆的方法:电缆沟内全长应装设有连续的接地线装置,接地线的规格应符合规范要求。

都不行:不宜在一个电缆沟敷设,二次电缆一般指的是控制或者是自动化相关技术采用的电缆,一次电缆主要指10kV、35kV、110kV等级的供电电缆,如果同沟敷设。

都是屏蔽电缆:YJV之类的。控制线长度,一个变电站最远的原件也就1公里,一般都是300米,没听说过不够长的。都是屏蔽电缆:YJV之类的。

吗,主变有三个绕组,象110/35/10。此时他们习惯称110kV的为高压,35kV为中压,10kV就是低压了,这时是与变压器相对应。

进入低压柜的一般为YJV3x70sc100的高压电缆。为每个设备设置电能表的话需要在每套设备之前加电流无感器,加电表。

110kV电缆进变电站的接线方式有多样的,具体看设备选型。过去110kV变电站以室外开敞式为主,电缆进线首先到母线支架,依次连接避雷器,电压互感器,隔离刀闸。

据了解,变电所电缆是高压的,一般为10KV。它能起到缓冲作用,可以减少变电所中各电气设备过电压击穿的危险.吗,主变有三个绕组,象110/35/10。

高压是不是10KV的啊?10KV,500KVA的变压器高压侧额定电流是28.87A,按3A/平方mm的电流密度计算,10平方毫米就够。

在保护室屏柜下层的电缆室(或电缆沟道)内,沿屏柜布置的方向逐排敷设截面积不小于100mm2的铜排(缆),将铜排(缆)的首端、末端分别连接。

感温电缆(缆式线型感温火灾探测器)在变电站应用位置主要分两部分,一在电缆沟、电缆夹层、电缆竖井应用时通常选型温度为85度。

风险在于易损坏周边带电运行电缆及走错仓位。管控措施应施工前交底清楚,设专业人监护,建立工作票据。风险在于易损坏周边带电运行电缆及走错仓位。

地埋式变电站对小区没有影响,因为地埋式箱变非常的安全,并且运行的声音小,不会对周围居民生活产生严重的影响。

电缆按照光伏电站的系统可分为直流电缆及交流电缆,根据用途及使用环境的不同分类如下:直流电缆(组件与组件之间的串联电缆。

需要接地的尤其是铠装电缆的金属钢带,这是因为可以避免电缆击穿时强电流高电压进入变电所。

区别如下:一是功能作用不同。电缆分支箱,是用来分配电力线路使用的,一般是一个进线若干出线。

你先去你们110kv变电站看看10kv出线柜里面的断路器的开断电流是多少断路器还没有装上,我看不到。

变电站电缆验收标准:测试绝缘电阻阻值。2500或者5000伏摇表,测试相间及相地,要求大于500兆欧。检验是否受潮。直流耐压试验。

熟练的技术工人。制作中间、终端头的必须要的主付材料。电缆布放固定工作完成。交直流测试合格,制头场地干燥,干净。熟练的技术工人。

按一台变压器容量选择就可以了。计算10KV电流和0.4KV电流公式都一样,只是电压不同选择10KV电缆,一般需要按照热稳定选择。

防爆胶泥用在变电站显管或电缆配线工程的防爆隔离密封之用,可用来包导线,接头,地线等,防止火灾防爆胶泥用在变电站显管或电缆配线工程的防爆隔离密封之用。

如果电缆截面能满足负荷要求用一条。截面不能满足负荷要求可以用三条。安装必须符合10KV高压要求。如果电缆截面能满足负荷要求用一条。

比较危险:(防堵一定要做好,水进来还好,但蒸汽进来很容易造成绝缘不好。(建议先装一台空调抽湿,估计效果应该很好。

看变压器的容量了,小于6300kVA就只需装设电流速断保护,过电流保护,过负荷保护,还有瓦斯保护。大于6300kVA将速断保护改成纵差保护。

可根据箱变的实际尺寸丈量计算,掌握电缆弯曲半径,走线安全合理即可。可根据箱变的实际尺寸丈量计算,掌握电缆弯曲半径,走线安全合理即可。

算出一根头的长度的需要,例如三芯,两芯,三芯2.5,假定需要配几个电缆头,量出电缆长度的时候,直接拿电缆的头折成90度,两端量出的头,再用工具拉出即可然后接线,目前来说三芯比两芯多一个线号,主要是为了方便计算需要几个电缆头。

因为电缆头,低压的,只有一芯,而高压的也有一芯,如果将两芯拉出的话,用不用改变形状,每个接线头加一个接线帽,所以就不需要三芯的了。
