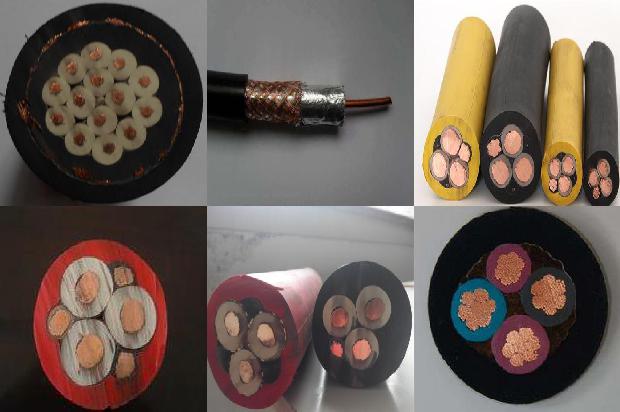

防爆区电缆选型

国内防爆电缆有两类:一类是本安型,有ia、ib两种。ia等级:在正常工作状态下,以及电路中存在一个故障或两个故障时,均不能点燃爆炸性气体混合物。

防爆区域的电缆可采用铠装电缆或铝合金电缆。电缆穿金属管敷设允许有铠装且有腐蚀性的土壤中或电缆通过的沟道、竖井、高层建筑等处,应该采用无铠装或非磁性材料电缆穿钢管配线敷设。在有瓦斯、煤尘爆炸危险环境,明敷时应采用金属管或金属槽盒保护,并应采取防静电措施。

根据AQ3009-2007《危险场所电气防爆安全规范》的基本要求,在防爆区域进行防爆电气施工和改造必须遵循相关的要求和规范。

依据《JGJ46-2005建筑设计防火规范》GB50016-200612.5.4要求,配电箱、开关箱内必须设置漏电保护器,还要对防爆设备进线口加锁。

如果是一体型电缆引入口,就是自带橡胶密封圈的,一般用G螺纹。如果是分体型电缆引入口,不要用G螺纹了,用M螺纹,因为以后分体引入装置不让用G螺纹了。

无螺托,可以选用G40-50-100。有螺栓标准,螺纹规格一般分为大开口式和非螺栓型。有多孔U形,有螺旋式和盘式,有的是P倒齿轮两边是直的。特殊的是没有别的特殊意义。国产的有50-100,螺纹的。上面的那些孔是螺栓的标准。

虽然不知道哪个标准上有,但确实要求最少要2.5平方,而且最少要按常规电流选型提高一个等级。

要求除煤矿瓦斯气体环境以外的其他爆炸性气体环境电气设备、电气设备的防爆性能应不低于爆炸性气体环境的爆炸性混合物的1区6、2区。

对于危险场所内的电气设备以及周围环境的电气设备应具备防爆性能;对于爆炸性气体环境的电气设备应具备下列条件:(1).环境温度不大于25°C(2).2.爆炸性气体环境的所有场所,按照最突出点燃源的不同之处,设置隔爆型电气设备或正压外壳。

屏蔽的选择:一般仪表控制型号的和通讯的电缆选择屏蔽电缆,防止外磁场干扰信号。一般电力电缆不用屏蔽。

防爆电缆线型号也是比较多的,a.主、分电缆均应符合GB5023.1-1997;GB5023.2-1997;GB5023.3-1997;GB5023.4-1997。

直埋电缆要采用22型的,穿管、电缆沟的就不用22型的;直埋电缆敷设方式通常说就是铺沙盖砖,标准图集都有做法。

防爆箱用的是电缆。与一般的电气产品不同,防爆产品对接线、电缆使用、接地方式都有严格的要求。

防爆电气设备、接线盒等的进线口,不论是压盘式或压紧螺母式,均应做好密封,并符合下列要求:电缆进接线口时,电缆断面应为圆形的整体。

首先需要计算该电压等级的系统短路电流,校验电缆的热稳定性。根据满足热稳定性能要求,确定电缆的最小截面。

仪表电缆的平方数主要和传输距离相关,和是否防爆没关系。多少平跟防爆没关系,只跟你现场仪表的最低工作电压有关。

平数越小,线阻越大,压降也越大。

电缆接头又称电缆头。电缆铺设好后,为了使其成为一个连续的线路,各段线必须连接为一个整体,这些连接点就称为电缆接头。

信号、报警线路没有是否本安之分,只有信号、报警装置有要求。在0区必须选本安型,在1区、2区可以选本安、增安、隔爆、正压几种形式。

防爆区与屏蔽电缆,阻燃电缆没有特别的联系。在防爆区里,如果是本安回路,需要使用本安电缆。其余都是普通电缆。对于AI,AO信号,要使用屏蔽电缆。

防爆电缆呗,有本安的,有隔爆的或者用普通电缆穿钢管或者挠性防爆管你可以看看GB50058-92条条大路通罗马,关键看你的付款能力防爆电缆呗,有本安的。

防爆电缆接头型号好多,比如,型号M20-M75,价格是30元。具体要看要求去选择。防爆电缆原则上是不允许做中间接头的,如中间需要延接,必须按防爆要求。

2.5平方电缆按照标准测得,长度在一米内,环境温度在20摄氏度时,能承受22.5A,如果按照常规使用,需要增加系数。

本人做过多个lng灌区的仪表项目,从来没有这样做过。铠装只是为了保护电缆,不是为了屏蔽。

最好是用防爆挠性连接管来穿电缆,两端用防爆接头连接。

从节约投资来说,建议用zr-yjlv-10-3*185的铝芯电缆,节省投资不少呢,我们单位就是这样用的看大家是什么意见,学习学习。

个人认为,真正意义上的通讯电缆芯数至于通讯的方式有关,而与通讯的量无关。

我从安装图上看有这几种:ex(d)1/2npt(m)-φ9~11ex(d)3/4npt(m)-φ11~13.5ex.我可以这么理解吗?ex(d)1/2npt(m)对应φ9~11的电缆ex(d)3。

楼上的,不知有没有规范或标准说在地面以上的凯装电缆不用穿钢管?如果有标准是何标准?新的设计规范没有这一条,主要还是看现场环境,有机械损伤。

电缆yjv-1kv4x4电缆用yjv电缆。

应该使用防爆电缆,如果出现事故,是因为电缆引起的就不好了。既然是防爆区域,所有电气设备都应该采用防爆型号的。

《GB3836-2000爆炸性环境用防爆电气设备》、《GB50058-2014爆炸危险环境电力装置设计规范》。

选用的防爆电器设备的级别、组别,不应该低于爆炸危险场所内爆炸性混合物的级别和组别。

防爆电缆是指线路发生短路或电火花时,也不足以点燃周围的易燃易爆气体。防爆电缆的特点是低电容、不易贮存电荷,有良好的屏蔽性能以及抗静电性能。

1.采用阻燃或阻燃电缆时,应选用困难的矿物质电缆。2.电缆的敷设深度应由下列因素决定:1.电缆外皮至地下构筑物基础,不得小于0.3m。2.电缆外皮至地面深度,不得小于0.7m;当位于行车道或耕地下时,应适当加深,且不宜小1.0m。埋地敷设应不受机械损伤、化学腐蚀和机械损伤;当位于行车道或耕地下时,应适当加深,且不宜小于1.0m。直埋敷设于冻土地区时,宜埋入冻土层以下,当无法深埋时可埋设在土壤排水性好的干燥冻土层或回填土中,也可采取其他防止电缆受到损伤的措施。直埋敷设的电缆,严禁位于地下管道的正上方或正下方。电缆与电缆、管道、道路、构筑物等之间的容许最小距离,应符合表5.3.5的规定。表电缆与电缆、管道、道路、构筑物等之间的容许最小距离(m)注:1用隔板分隔或电缆穿管时不得小于0.25m;2用隔板分隔或电缆穿管时不得小于0.1m;3特殊情况时,减小值不得小于50%。直埋敷设的电缆与铁路、公路或街道交叉时,应穿于保护管,保护范围应超出路基、街道路面两边以及排水沟边0.5m以上。直埋敷设的电缆引入构筑物,在贯穿墙孔处应设置保护管,管口应实施阻水堵塞。直埋敷设电缆的接头配置,应符合下列规定:1接头与邻近电缆的净距,不得小于0.25m。2并列电缆的接头位置宜相互错开,且净距不宜小于0.5m。3斜坡地形处的接头安置,应呈水平状。4管顶覆土应覆盖保护措施。
