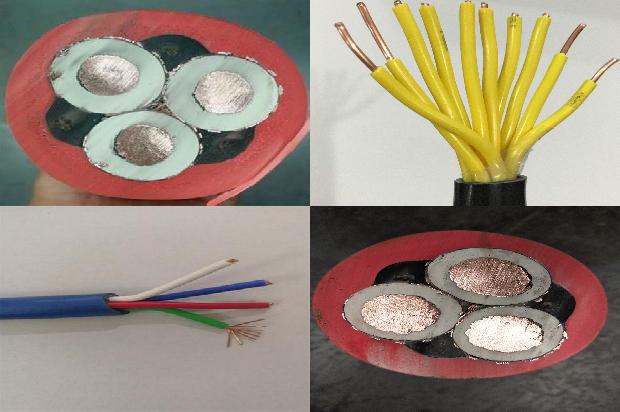

无屏蔽层电缆接地

最外层屏蔽两端接地是由于引入的电位差而感应出电流,因此产生降低源磁场强度的磁通,从而基本上抵消掉没有外屏蔽层时所感应的电压。

此题的具体的解答步骤如下:如题电缆屏蔽层接地问题。我们都知道,屏蔽层的一端是接地的,另一端是对机壳来说的。而对于屏蔽电缆,屏蔽层在接地的时候,可以不接。这里就描述一点,屏蔽层的一端是接地的,另一端是由于机壳或电缆的屏蔽层在正常情况下与地之间存在着电位差,并且两端都存在电位差,那么屏蔽层就是等电位没有形成电气通路的,屏蔽线就可以不接。

(计算机临控系统的模拟信号回路的控制电缆屏蔽层,宜用集中式一点接地。

接地方式有两种。一种是不接地,只有在电缆的一头用金属铠装,另一头用绝缘性能好的绝缘材料做保护接地。另一种是用电缆的护套做保护接地。这两种方式都有应用。

这是交流系统常见现象,解决方法:选用介电强度更好的交联聚乙烯绝缘或乙丙橡皮绝缘的控制电缆。

导体表面带电的原因是感应电。

若屏蔽层一端接地,没有电流回路,但其防止过电压和抗干扰能力都很低,因而屏蔽层无法取得良好的屏蔽效果。

其中GB50065的第三款第6条的规定控制电缆及金属屏蔽层的规定,钢带铠装电缆屏蔽层应两端接地。包括高压10KV三芯铠装。

电缆有可能不带铠,但总得有屏蔽层吧?按照电缆施工工艺做就可以了啊。既然不带铠甲,当然不用接地了。

需要高压三芯电缆屏蔽要两头接地的原因:两头接地等多点接地方式适用于双层绝缘隔离屏蔽的电缆,其外层为了引入电位差而感应出电流。

把接地线与金属护套固定在一起,然后采用铅焊的方式使接地线与金属护套紧密接触,构成回路。

电缆线路的接地方式有下列几种:护层一端直接接地,另一端通过护层保护接地-可采用方式。

3楼说的对,在那接地都可以。

高压三芯电缆接地:35kV及以下电压等级的电缆都采用两端接地方式,这是因为这些电缆大多数是三芯电缆,在正常运行中,流过三个线芯的电流总和为零。

接地电缆要求如下:单芯电缆接地要求:采用两端接地方式。电压等级为35kV及以下的电缆两端接地。这是因为这些电缆大多是三芯电缆。

屏蔽层也会耦合电磁噪声。比如电缆上的脉冲信号会在没有接地的屏蔽层上形成环形电流,并导致屏蔽层不同点电势差异,引起噪声传递。

控制室接地不就可以了吗?求助一般的仪表信号电缆要求单端接地以防止多点接地带来的干扰电势产生的环流作用。

需要接地国际标准里面超六类默认STP屏蔽双绞线,也就是它是一定要接地的,天生自带屏蔽层。

35kV单芯在运行时,屏蔽层会产生较大的感应电,一般要求控制感应电压不超过50V,因此电缆屏蔽层必须接地,但如果屏蔽层两端都接地的话。

铠装电缆接地规范电缆仅有单层屏蔽时,屏蔽层一端等电位接地。当电缆有双层绝缘隔离的屏蔽时,最外层屏蔽两端接地,内层屏蔽一端等电位接地。

需要,电缆中间接头处,两侧的屏蔽层断开,在中间接头处,三相的屏蔽层交差互联,并经保护器接地。

接地的自控设备如:仪表盘、仪表柜、仪表箱、dcs/plc/eds的机柜和操作站、仪表供电设备、电缆桥架、穿线管、接线盒及铠装电缆的铠装层。

由于两端的接地电阻不同或PEN线有电流,可能会导致两个接地点电位不同,此时如果两端接地,屏蔽.此时,外层屏蔽由于电位差而感应出电流。

非常有必要接地。屏蔽层接地是屏蔽噪音,铠装层接地是为了电缆安全,设备安全,防止雷电压延铠装层积聚。

根据国标GB50168-2006《电气装置安装工程电缆线路施工及验收规范》6.1.9电力电缆接地线应采用铜绞线或镀锡铜编织线,其截面面积不应小于表6.1.9的规定。表6.1.9电缆终端接地线截面(mm2)其规格应与表三芯电缆相线截面相匹配。
