屏蔽控制电缆的屏蔽层接地有何要求

屏蔽层接地通常情况下是电缆屏蔽层的一端与等电位接地排连接,另一端不连接;如果两端都接地的话,两接地点之间会形成电位差,反而对信号的传输造成干扰。

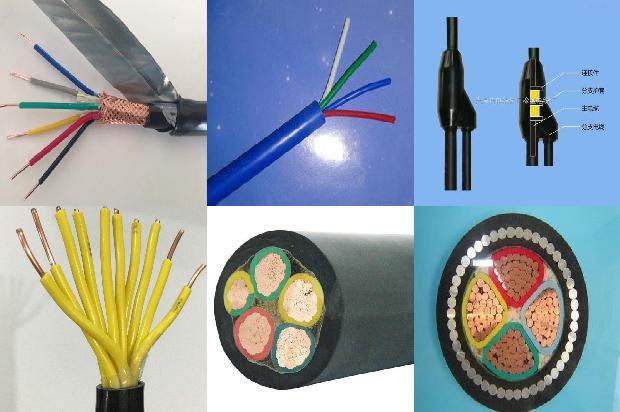

、屏蔽控制电缆在一般场合,采用屏蔽电缆,有两种:一种是屏蔽控制电缆,而一般的信号电缆是屏蔽层采用的1~2层具有屏蔽作用,而一般的信号电缆是屏蔽层采用的1~2层没有起到屏蔽作用。

一是:电缆线与屏蔽线绝缘质达2MΩ以上。二是:要有可靠的接地地线。三是:电缆的屏蔽线要与机体和接地地线之间的连接要牢固可靠。

电缆的屏蔽线接地,主要是要将屏蔽线的一端接入大地,避免干扰信号进入内层导体干扰同时降低传输信号的损耗所以要单端接地。

(计算机临控系统的模拟信号回路的控制电缆屏蔽层,宜用集中式一点接地。

接地的电阻要比较大,和电气设备的外壳有可靠的连接。电压互感器,电流互感器等都有可能会损坏电气设备和造成安全隐患。工作接地主要是为了防止在停电的设备和线路上意外地出现电压故障,以及防止工作人员在工作时不慎碰到带电导线。

如果是弱电的屏蔽在联合接的的情况小要求小于1,独立接地要求小于4。

1.屏蔽线的一端接地,另一端悬空。2.如果两端接地,当信号线传输距离比较远的时候,由于两端的接地电阻不同或PEN线有电流,可能会导致两个接地点电位不同,此时如果两端接地,屏蔽层就有电流行成,反而对信号形成干扰,因此这种情况下一般采取一点接地,另一端悬空的办法,能避免此种干扰形成。两端接地屏蔽效果更好,但信号失真会增大。

按照《GB50217-2007电力工程电缆设计规范》的规定:双层绝缘隔离屏蔽的电缆,其最外层屏蔽层应该两端接地,最内层屏蔽应一端接地!参见附件。

求助一般的仪表信号电缆要求单端接地以防止多点接地带来的干扰电势产生的环流作用。

比如,企业中的电缆桥架其实就是外屏蔽层,它是必须多点接地的,第一道防线,减小干扰源的强度。

如果在机柜和现场都接地,就会产生打的环流。就是在屏蔽层的现场点和机柜之间产生环流电压影响测量的。

屏蔽线屏蔽层不接地就起不到屏蔽的作用了,会对信号造成干扰。、屏蔽线如何接地:屏蔽的作用是将电磁场噪声源与敏感设备隔离,切断噪声源的传播路径。

10kV电缆终端及中间接头的金属护层之间必须连通接地中间接头处,两侧的屏蔽层断开在中间接头处,三相的屏蔽层交差互联。

屏蔽线接地后,就能将干扰信号和电流都导入地下,只有这样做,才能保证屏蔽干扰信号的作用能够得到完全的发挥。

电缆敷设前后必须用500伏兆欧表测量绝缘电阻,一般不低于10兆欧。电缆芯线应采用圆套管连接。

屏蔽电缆只能单端接地,一般都选择在DCS机柜处,统一接地,可以焊接一个接线端子,然后铆接在接地桩上,铆接处用热塑套管塑封一下防水、防锈。

3楼说的对,在那接地都可以。

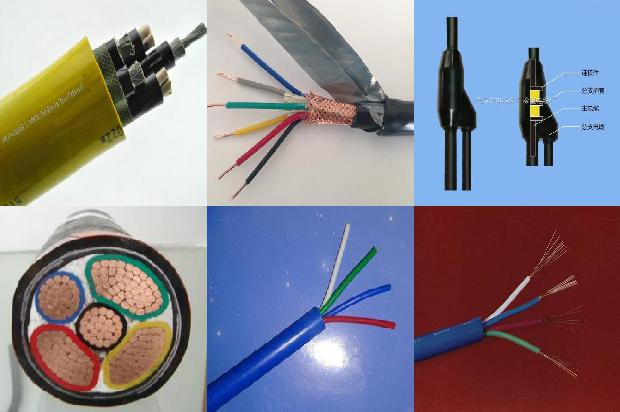

铠装电缆接地规范电缆仅有单层屏蔽时,屏蔽层一端等电位接地。

当电缆有双层绝缘隔离的屏蔽时,最外层屏蔽两端接地,内层屏蔽一端等电位接地。

屏蔽线的一端接地,另一端悬空。当信号线传输距离比较远的时候,由于两端的接地电阻不同或PEN线有电流,可能会导致两个接地点电位不同,此时如果两端接地。

单层屏蔽一端接地!否则会有电流流过屏蔽层双层绝缘隔离(必须)屏蔽,需要最外层屏蔽层(含铠装层)两端接地。

35kV单芯在运行时,屏蔽层会产生较大的感应电,一般要求控制感应电压不超过50V,因此电缆屏蔽层必须接地,但如果屏蔽层两端都接地的话。

电缆屏蔽层及接地线的作用是:屏蔽层分作内屏蔽和外屏蔽两部分。

是什么样的“双屏蔽网线”?如果两层屏蔽之间没有绝缘隔离,则依然视为单层屏蔽。

双屏蔽网线顾名思义,是指每条线都有各自屏蔽层的屏蔽网线,也就是屏蔽层。屏蔽层在提高通讯质量和抗干扰能力方面起到重要作用。如果没有金属屏蔽网线的情况下,可以使用金属网线代替屏蔽层,因为屏蔽层可以屏蔽外界的电磁干扰,从而提高通讯稳定性。
