有屏蔽层的电缆怎么接

没见过规范标准,应该压接焊接均可,剥去一段绝缘层,不需很长的话用尖锥挑散屏蔽网,拧成一股,压、焊接头。

如果线缆数量较多,可先在地面上把线缆拉直铺好,然后把一头捆扎起来,再在桥架内穿一根绳子,然后朝着走线方向,把绳子绑到捆扎的线缆那头,用力拉绳即可。这种方法适合线缆数量较大,而且线头需要汇集到一点的情况。

其他布线情况需要因地制宜。

将电缆屏蔽层与钢铠用多股铜线良好连接在连接处涂抹适量的导电膏,再将铜线接在电机的接地端子,要求电机有良好的明显接地。

选择合适的电缆接线插头,然后把电缆的每根电线分别剥皮,注意必须要将电线剪齐,要是电缆不能有毛刺对插,使用起来很不方便。

2金属导体,电缆屏蔽层及金属线槽(架)等进入机房时,应做等电位连接。

通过屏蔽层的接地,如果外界电源干扰比较大的话,一定要单点接地,因为如果接地的话,干扰信号可能会比较小,如果接地的话,干扰信号可能会比较大。

单层屏蔽的电缆的一端接地一般接在主设备侧或主机房一侧、或信号发送端。双绞屏蔽是指电缆线芯中的两芯线螺旋对称绞合后再加总屏蔽的一种结构。

(单端接地方式:假设信号电流i1从芯线流入屏蔽线,流过负载电阻RL之后,再通过屏蔽层返回信号源。

较厂的控制设备通讯电缆屏蔽层接地也常采取这种方式。屏蔽线接法两端同时接地很好地屏蔽射频信号易受地环路电流的影响。

接线好的方法:1电缆一般有屏蔽层,测绝缘的时候,就接线到屏蔽层上。2相间绝缘只有测四根线对任意一条线的绝缘电阻了。

所谓屏蔽线,其屏蔽层的目的是防止和降低外界电磁信号干扰,你在焊接好两根铜线后,做好绝缘措施(比如缠上胶带),然后恢复锡纸和铜网。

可以这样接的。外层作为等电位的连通,内层作屏蔽。内层只接一端。另一端不接。

屏蔽电缆只能单端接地,一般都选择在DCS机柜处,统一接地,可以焊接一个接线端子,然后铆接在接地桩上,铆接处用热塑套管塑封一下防水、防锈。

两端同时接地很好地屏蔽射频信号易受地环路电流的影响两端接地,并带大面积的并行结合线很好地屏蔽射频信号地电流主要流过结合线。

屏蔽层最好是一端接地:因为在高压电缆带点时,会产生感应电压;两端接地的弊端:如果两端屏蔽都接地,屏蔽层和大地形成回路,会产生感应电流。

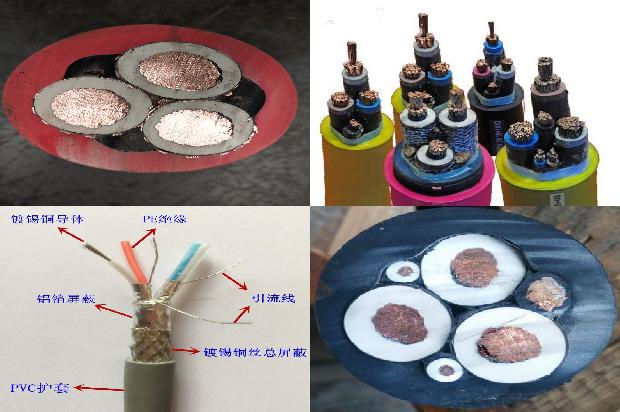

屏蔽网线和引流线的制作方法:在弱电系统中为避免弱电系统在使用过程不受外界因素干扰使用屏蔽性网线。

中间的一根为信号线,不能与边上的屏蔽线碰触,边上为一层铜丝和铝铂纸。

作用:避免干扰信号进入内层,导体干扰同时降低传输信号的损耗。

屏蔽线接地,首先把线剥开,把铜芯电缆接到位置上,把屏蔽线外皮接到接地位置屏蔽线接地,首先把线剥开,把铜芯电缆接到位置上。

按照《GB50217-2007电力工程电缆设计规范》的规定:双层绝缘隔离屏蔽的电缆,其最外层屏蔽层应该两端接地,最内层屏蔽应一端接地!参见附件。

采用铜/铝等低电阻材料制成的容器,将需要防护的部分包裹起来,或者用导磁性良好的铁磁材料制成的容器将需要防护的部分包裹起来。

屏蔽线接地后,就能将干扰信号和电流都导入地下,只有这样做,才能保证屏蔽干扰信号的作用能够得到完全的发挥。

屏蔽线屏蔽层不接地就起不到屏蔽的作用了,会对信号造成干扰。、屏蔽线如何接地:屏蔽的作用是将电磁场噪声源与敏感设备隔离,切断噪声源的传播路径。

电缆屏蔽层及接地线的作用是:屏蔽层分作内屏蔽和外屏蔽两部分。

压接焊接均可,剥去一段绝缘层,不需很长的话用尖锥挑散屏蔽网,拧成一股,压、焊接头。

单芯电缆在通电运行时,在屏蔽层会形成感应电压,如果两端的屏蔽同时接地,在屏蔽层与大地之间形成回路,会产生感应电流,这样电缆屏蔽层会发热。

屏蔽线的一端接地,另一端悬空。当信号线传输距离比较远的时候,由于两端的接地电阻不同或PEN线有电流,可能会导致两个接地点电位不同,此时如果两端接地。

屏蔽层需要接地,外来的干扰信号可被该层导入大地。
