高压电缆绝缘多少合格

高压电缆的绝缘阻值,长度在500m及以下的10kV,用2500V摇测,在电缆温度为+20℃时,其值不应低于400MΩ。电缆的数值随电缆的温度和长度而变化。

用500V兆欧表摇测,在电缆温度为+20°C时,其绝缘电阻值不应低于400MΩ。电缆绝缘电阻的数值随电缆的温度和长度而变化。为了便于比较,应换算为20°C时单位长度电阻值,一般以每千米电阻值表示,即:R20=Rt×Kt×L式中R20-在20°C时,每千米电缆的绝缘电阻。MΩ/KM;Rt-长度为L的电缆在t°C时的绝缘电阻,MΩ;L-电缆长度,Km;Kt-温度系数,20°C时系数为1.0。良好(合格)的电力电缆的绝缘电阻通常很高,其最低数值可按制造厂规定:新电缆,每一缆芯对外皮的绝缘电阻(20°C时每千米电阻值),6KV及以上的应不小于100MΩ,6~10KV及以上的应不小于100MΩ,20~35KV应不小于50MΩ。良好(合格)的电力电缆的绝缘电阻通常很高,其最低数值可按制造厂规定:新电缆,每一缆芯对外皮的绝缘电阻(20°C时每千米电阻值),额定电压6KV及以上的应不小于100MΩ,额定电压1~3KV时应不小于50MΩ。拓展资料:电缆电线是电力电缆的一种,是指用于电力电缆及传输的主干道。电缆电线产品主要分为电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成,用来连接电路、电器等。应用:1、电力系统电力系统:本身是指用于电力设备的系统。

假如是高压电缆,则要超过3兆欧才算合格,低压电器,像是电动机和建筑里的电线,通常超过0.5兆欧才算合格,常温状态下温度越大,电阻的数值也就越高。

高压电缆的绝缘阻值,长度在500m及以下的10kV,用2500V摇测,在电缆温度为+20°C时,其值不应低于400MΩ。电缆的数值随电缆的温度和长度而变化。为了便于比较,应换算为20°C时值,一般以每千米电阻值表示,即:R20=Rt×Kt×L式中R20-在20°C时,每千米电缆的MΩ/KM;Rt-长度为L的电缆在t°C时的绝缘电阻,MΩ;L-电缆长度,Km;Kt-,20°C时系数为1.0。良好(合格)的的的的电力电缆的绝缘电阻通常很高,其最低数值可按制造厂规定:新电缆,每一缆芯对外皮的绝缘电阻(20°C时每千米电阻值),6KV及以上的应不小于100MΩ,降低到0.5MΩ,10KV及以下的应不小于100MΩ。20°C的情况下,其绝缘电阻不应低于400MΩ。2)新装和大修后的电力电缆,要求每千米绝缘电阻不应低于0.5MΩ。3)停运后的电缆线路,要求每千米绝缘电阻不应低于1MΩ。4)移动式电气设备的绝缘电阻值不应低于2MΩ。

5)、在潮湿环境中对绝缘电阻的要求可降低到6MΩ。6)配电盘、箱内的电气设备的绝缘电阻值不应低于1MΩ。7)室外的高压设备,要求每千米绝缘电阻不应低于0.5MΩ。8)配电盘、箱内的电气设备,要求每千米绝缘电阻不应低于0.5MΩ。

10kv高压电缆在绝缘方面确实也需要满足一定的标准才行。

用绝缘摇表摇测,一般10兆欧以上为良好,当然越大越好,电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度、环境粉尘的性质以及电缆的使用年限有关,万用表测量电线对地绝缘电阻值一般在5兆欧以上,万用表表内电源一般都是9V叠层电池,击穿能力差。

合格高压电缆电阻是3兆欧以上才算绝缘良好低压电器的绝缘电阻,如电动机及建筑内电线绝缘电阻。

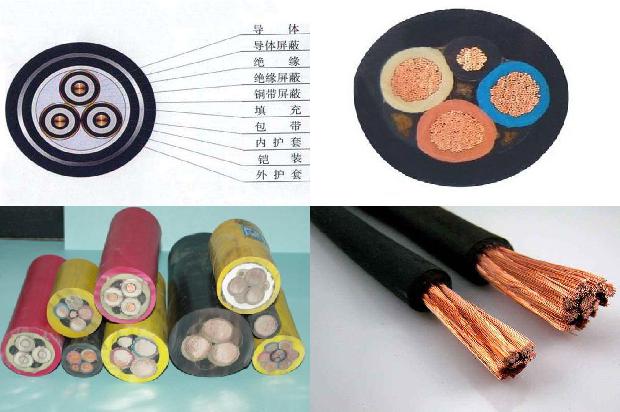

高压电缆电阻是3兆欧以上才算绝缘良好低压电器的绝缘电阻,如电动机及建筑内电线绝缘电阻,在0.5μω以上就算合格了在常温条件下是温度越高电阻越大高压电缆的结构高压电缆从内到外的组成部分包括:导体、绝缘、内护层、填充料(铠装)、外绝缘。当然,铠装高压电缆主要用于地埋,可以抵抗地面上高强度的压迫,同时可防止其他外力损坏。高压电缆测量绝缘电阻时应使用2500V兆欧表进行测量,低压电缆测量绝缘电阻应使用1000V兆欧表进行测量。常温下(摄氏20度)电缆芯线对地及各芯线之间的绝缘电阻应不小于下列数值:1、当电缆长度为500米时,3KV以下为200兆欧,6KV-10KV为400兆欧,20KV-35KV为600兆欧。2、当电缆长度大于500米时其绝缘电阻按其实际长度以上面数值为基数进行换算,电缆头及铅包接地电阻不大于10欧姆。3、高压电缆测量绝缘电阻时应使用2500V兆欧表进行测量,低压电缆测量绝缘电阻应使用1000V兆欧表进行测量。电缆测量绝缘电阻应使用1000V兆欧表进行测量。四、电缆漏电及短路电流的测量,要求及时发现并处理故障原因。即在夏季进行电缆故障查找时,必须组织专业人员进行检修。特别是在夏季,电缆故障检修时,特别要注意到电缆的故障点特别是夏季雨水的湿气特别是水分特别是水分特别是这些导电性能都非常容易造成电缆漏电及短路,为了避免这种情况的发生,需要组织专业人员进行检修。五、电缆交接试验1、电缆投入使用前,必须搞清故障具体点,在线间排列好后方可进行电缆的绝缘测量。

高压电缆电阻是3兆欧以上才算绝缘良好低压电器的绝缘电阻,如电动机及建筑内电线绝缘电阻。

按照要求当然是无穷大最好,但实际运行中的电缆好多达不到。一般来说10KV电缆超过300M欧时运行是没什么问题的。

因为10kv的额定电压的高压电缆在使用2500v高压兆欧表用正确的摇测方法得到10兆欧即为合格,现在得到的绝缘阻值是60兆欧远远超过了规定的10兆欧,完全可以送电。

高压电缆电阻是3兆欧以上才算绝缘良好,低压电器的绝缘电阻,如电动机及建筑内电线绝缘电阻,在0.5ΜΩ以上算合格。

实测表明,XLPE绝缘由20℃升至90℃,绝缘电阻下降约1%。

长度在500m及以下的10kV电力电缆,用2500V兆欧表摇测,在电缆温度为+20℃时,其绝缘电阻值不应低于400MΩ。电缆绝缘电阻的数值随电缆的温度和长度而变化。

高压线路和设备的绝缘电阻根据设备和电压等级的不同而不同。一般为:高压线路绝缘电阻一般不低于1000MΩ。

10000伏的高压电缆对地的绝缘电阻值必须达到10兆欧及以上才算合格。

电力电缆测量绝缘电阻值规定电力电缆投入运行前应测量绝缘电阻:1KV以下的使用1KV摇表:其值不应小于10MΩ。

35KV母线绝缘是35兆欧。按《电力设备预防性试验标准》,0.22KV的低压线路其绝缘电阻0.5兆欧以上,高压线路每1KV的绝缘电阻不能低于1兆欧。

高压电缆对地绝缘阻值标准,按规程高压电缆每1kv对地绝缘阻值是1兆欧。高压电缆对地绝缘阻值标准,按规程高压电缆每1kv对地绝缘阻值是1兆欧。

电气设备绝缘电阻检测标准分低压和高压低压0.4KV低压电气设备绝缘电阻检测标准,是相线对地绝缘值≥0.5MΩ为合格。

说不清楚,详情见下表;按照要求当然是无穷大最好,但实际运行中的电缆好多达不到。一般来说10KV电缆超过300M欧时运行是没什么问题的。

电缆绝缘要求,新电缆1kv及以下不低于50MΩ,6kv不低于100MΩ。运行中的高压电缆绝缘一般不低于50MΩ,低压电缆一般不低于2MΩ。

按规程规定,低压用500V,或1000V的绝缘摇表,高压用2500V绝缘摇表。现代多用绝缘电阻测试仪,所以常用2500V或5000V电压档。

高压电线绝缘标准:长度为500米或以下的10kV电力电缆用2500V兆欧表测量。

当电缆温度为+20°C时,绝缘电阻值不应低于400MΩ。

按照要求当然是无穷大最好,但实际运行中的电缆好多达不到。一般来说10KV电缆超过300M欧时运行是没什么问题的。毕竟专业是应用电子。

185电缆的额定电压如果是10kv则绝缘电阻值要达到10兆欧以上,如果额定电压是35kv,则绝缘电阻值要达到35兆欧以上。

高压电缆绝缘标准:外观标准,电线上必须有认证标志、制造商、线径等。

10千伏高压电缆绝缘电阻应不小于400MΩ。

高压电缆的绝缘电阻值相关规范:测量绝缘电阻是测量电缆芯线对外皮或芯线之间及外皮间的绝缘电阻,通常用摇表测量。

额定电压1KV,即电压电力电缆,一般不小于40MΩ;额定电压6KV,一般不小于60MΩ。运行中电缆绝缘电阻自行规定,要求历次试验测得的数据变化不大,例如与历史数据相比,本次测得的绝缘电阻值(换算到同一温度),不低于原来数值的1/3。此外一般要求电缆的相间绝缘电阻不平衡系数不大于2~2.5。否则需要查明原因,必要时,通过进一步试验确认电缆是否可以投入运行。
