高压电缆绝缘达到多少兆欧就可以用

高压电缆的绝缘阻值,长度在500m及以下的10kV,用2500V摇测,在电缆温度为+20℃时,其值不应低于400MΩ。电缆的数值随电缆的温度和长度而变化。

长度在500m及以下的10kV电力电缆,用2500V兆欧表摇测,在电缆温度为+20°C时,其绝缘电阻值不应低于400MΩ。电缆绝缘电阻的数值随电缆的温度和长度而变化.为了便于比较,应换算为20°C时单位长度电阻值。一般以每千米电阻值表示,即:R20=Rt×Kt×L式中R20-在20°C时,每千米电缆的绝缘电阻.MΩ/KM;Rt-长度为L的电缆在t°C时的绝缘电阻,MΩ;L-电缆长度,Km;Kt-温度系数,20°C时系数为1.0。良好(合格)的电力电缆的绝缘电阻通常很高,其最低数值可按制造厂规定:新电缆,每一缆芯对外皮的绝缘电阻(20°C时每千米电阻值),6KV及以上的应不小于100MΩ,当电压超过10KV时,应不小于50MΩ。二次电缆:额定电压(380V),1KV及以下的应不小于50MΩ,6~10KV电缆应不小于50MΩ,20~35KV电缆应不小于50MΩ,当电压超过35KV时,应不小于50MΩ。扩展资料:电缆的绝缘电阻的正确测量方法:1、实验测定电缆绝缘电阻,与前一次实验有关,用1000V摇表,一分钟,一分钟,六分钟,第六步读时测量,应大于2.5MΩ。2、试验时电缆芯线对地的绝缘电阻,在1KV及以下不低于10MΩ。3、交流耐压试验,伏时额定电压不低于1KΩ,直流耐压试验,正在进行,应大于10KΩ。

高压电缆如果额定电压是10kv的话,对地绝缘电阻60兆欧是可以送电的。

高压电缆如果是裸露的,用兆欧表测量就可以送电,如果是低压电缆,使用500V兆欧表测量就可以送电。

假如是高压电缆,则要超过3兆欧才算合格,低压电器,像是电动机和建筑里的电线,通常超过0.5兆欧才算合格,常温状态下温度越大,电阻的数值也就越高。

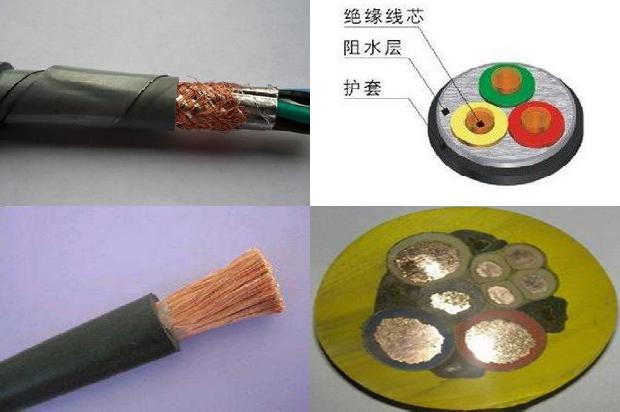

高压电缆电阻是3兆欧以上才算绝缘良好低压电器的绝缘电阻,如电动机及建筑内电线绝缘电阻,在0.5μω以上就算合格了在常温条件下是温度越高电阻越大高压电缆的结构高压电缆从内到外的组成部分包括:导体、绝缘、内护层、填充料(铠装)、外绝缘。当然,铠装高压电缆主要用于地埋,可以抵抗地面上高强度的压迫,同时可防止其他外力损坏。高压电缆测量绝缘电阻时应使用2500V兆欧表进行测量,低压电缆测量绝缘电阻应使用1000V兆欧表进行测量。常温下(摄氏20度)电缆芯线对地及各芯线之间的绝缘电阻应不小于下列数值:当电缆长度为500米时,3KV以下为200兆欧;6-10KV为400兆欧;20-35KV为600兆欧。

当电缆长度大于500米时其绝缘电阻按其实际长度以上面数值为基数进行换算。电缆头及铅包接地电阻不大于10欧姆。

高压电缆测量绝缘电阻时应使用2500V兆欧表进行测量,低压电缆测量绝缘电阻应使用1000V兆欧表进行测量。

高压电缆对地绝缘阻值标准,按规程高压电缆每1kv对地绝缘阻值是1兆欧。

1KV以下电压等级的电缆用500—1000V绝缘电阻表,1KV以下电压等级的电缆用1000—2500V绝缘电阻表。测试前要充分放电。不要问我怎么使用电阻表(兆欧表)。

然而需要形成的标准是电缆当前的温度在20度左右,那么其电阻值应该是不能小于400MΩ的。

按照要求当然是无穷大最好,但实际运行中的电缆好多达不到。一般来说10KV电缆超过300M欧时运行是没什么问题的。

高压电缆电阻是3兆欧以上才算绝缘良好低压电器的绝缘电阻,如电动机及建筑内电线绝缘电阻。

合格高压电缆电阻是3兆欧以上才算绝缘良好低压电器的绝缘电阻,如电动机及建筑内电线绝缘电阻。

一般情况下,低压绝缘电阻是每伏1000欧,高压绝缘电阻是每伏10000欧,根据布线环境不同,绝缘电阻要求不同,例如,10千伏高压线穿管埋于地下。

380V的电缆,对地绝缘电阻大于0.5MΩ就可以正常使用,但是安装的新电缆验收肯定有要求的,不可能绝缘这么低380V的电缆,对地绝缘电阻大于0.5MΩ就可以正常使用。

长度在500m及以下的10kV电力电缆,用2500V兆欧表摇测,在电缆温度为+20℃时,其绝缘电阻值不应低于400MΩ。

10kv高压电缆A,B。

低压线路和设备的绝缘电阻值不应低于0.5兆欧姆、运行中的低压线路和设备、毎V电压的绝缘电阻值不应低于1千欧姆、例如220V、则绝缘电阻值不小于0.22兆欧姆。

高压线路和设备的绝缘电阻根据设备和电压等级的不同而不同。一般为:高压线路绝缘电阻一般不低于1000MΩ。

电缆绝缘要求,新电缆1kv及以下不低于50MΩ,6kv不低于100MΩ。运行中的高压电缆绝缘一般不低于50MΩ,低压电缆一般不低于2MΩ。

10000伏的高压电缆对地的绝缘电阻值必须达到10兆欧及以上才算合格。

对于低压系统,当电线的绝缘电阻用500伏特的摇表,摇测结果小于0.5兆欧,就说明电线的绝缘电阻不合格,存在绝缘击穿,形成短路故障的可能。断路器可能跳闸。

高压电线绝缘标准:长度为500米或以下的10kV电力电缆用2500V兆欧表测量。当电缆温度为+20°C时,绝缘电阻值不应低于400MΩ。

高压电缆选用2500V摇表,注意在对遥测前后必须对电缆进行放电,要求对电缆线芯和屏蔽层或地之间、绝缘线芯之间进行遥测,阻值要求是每千伏1兆欧。

高压电缆的绝缘电阻值相关规范:测量绝缘电阻是测量电缆芯线对外皮或芯线之间及外皮间的绝缘电阻,通常用摇表测量。

185电缆的额定电压如果是10kv则绝缘电阻值要达到10兆欧以上,如果额定电压是35kv,则绝缘电阻值要达到35兆欧以上。

用兆欧摇表表的一端接在电缆的导线上,另一端接在电缆的外皮,然后以每分钟120圈的速度摇兆欧表得出的数值,如果是250兆欧以上就说明电缆绝缘。

按规程规定,低压用500V,或1000V的绝缘摇表,高压用2500V绝缘摇表。现代多用绝缘电阻测试仪,所以常用2500V或5000V电压档。

高压电缆对地绝缘阻值标准,按规程高压电缆每1kv对地绝缘阻值是1兆欧。高压电缆对地绝缘阻值标准,按规程高压电缆每1kv对地绝缘阻值是1兆欧。

电缆用摇表摇测绝缘,首先确定电缆的电压等级选定摇表电压。6KV电压的电缆需要用2500V摇表,测对地绝缘大于5nm以上。

1KV以下的使用1KV摇表:其值不应小于10MΩ,1KV以上使用2.5KV摇表:3KV及以下的电缆绝缘电阻值不小于200MΩ。6~10KV电缆的绝缘电阻值不小于400MΩ,20~35KV电缆的绝缘电阻值不小于600MΩ,220KV电缆的绝缘电阻值不小于4500MΩ/Km。读测绝缘电阻值应为1分钟后的数值。

绝缘电阻(insulationresistance)指绝缘物在规定条件下的直流电阻,是电气设备和电气线路最基本的绝缘指标。绝缘电阻是电气设备和电气线路最基本的绝缘指标。对于低压电气装置的交接试验,常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ(对于运行中的设备和线路,绝缘电阻不应低于1MΩ/kV)。低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ;在比较潮湿的环境不应低于0.5MΩ;二次回路小母线的绝缘电阻不应低于10MΩ。I类手持电动工具的绝缘电阻不应低于2MΩ。绝缘电阻:加直流电压于电介质,经过一定时间极化过程结束后,流过电介质的泄漏电流对应的电阻称绝缘电阻。一般材料的绝缘电阻值随环境温湿度的升高而减小。相对而言,表面电阻(率)对环境湿度比较敏感,而体电阻(率)则对温度较为敏感。湿度增加,表面泄漏增大,导体电导电流也会增加。温度升高,载流子的运动速率加快,介质材料的吸收电流和电导电流会相应增加,据有关资料报道,一般介质在70°C时的电阻值仅有20°C时的10%。
