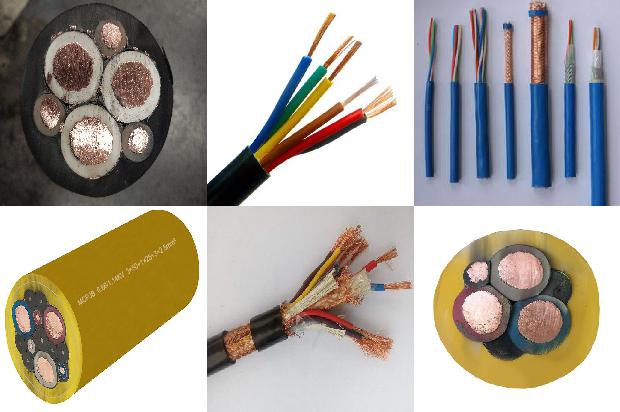

控制电缆敷设规范

3电缆管的加工及敷设4电缆管不应有穿孔、裂缝和显著的凹凸不平,内壁应光滑;金属电缆管不应有严重锈蚀。

(1)、控制电缆的导体,应具有最小截面积。(2)、控制电缆回路的接线应符合下列规定:1控制电缆导体的允许长期工作温度为70°C,电缆敷设时环境温度应不低于0°C。2信号电缆导体的允许的最小截面积,应具有足够的机械强度。3控制电缆导体的允许的截面积,应具有足够的热稳定性,应有足够的机械强度,且应有良好的耐化学腐蚀性。4信号电缆的规格应符合设计要求。(3)、控制电缆的零线宜采用单独的直流电回路,禁止采用多芯电缆。

(高低压电力电缆布置在最上层的电缆支架(或桥架)层上.(控制电缆、通讯电缆和光缆布置在最下层的电缆支架(或桥架)层上。

(1)动力电缆与控制电缆分层敷设时,动力电缆宜分开敷设,且动力电缆与控制电缆间距不得小于1m。(2)控制电缆与动力电缆分层敷设时,其间距不小于0.5m。(3)仪表信号的电缆,应排列整齐,间距不应大于0.7m。(4)有电磁干扰的控制电缆,与电力电缆交叉时,应分开敷设。

动力电缆与控制电缆不能敷设在一起必须要有一定的安全间隔距离,这是为了保证动力电缆一旦出现故障时,不会涉及到控制电缆的损坏。

1、控制电缆宜敷设在桥架内,且不应有中间接头。2、电力电缆和控制电缆不应敷设在同一层桥架上。3、同一重要回路的控制电缆,应敷设在同一层桥架上。4、同一重要回路的控制电缆,应敷设在同一层桥架上。5、动力电缆和控制电缆不应设置在同一层桥架上。6、电缆桥架安装高度一般不宜低于2.5m,垂直敷设时不低于1.8m。

1应避免电缆遭受机械性外力、过热、腐蚀等危害。2满足安全要求条件下,应保证电缆路径最短。3应便于敷设、维护。4宜避开将要挖掘施工的地方。

第一部分:电缆敷设驰度、波形弯度、交叉的预留(附加)长度按电缆全长的2.5%计算,单位为m/根。第二部分:预留(附加)长度的计算,单位为m/根。第三部分:埋设的电缆保护管预埋,单位为m/根。线管的敷设,则是电缆保护管的预埋(附加)长度,单位为m/根。线管的敷设,则是电缆保护管的预留(附加)长度,单位为m/根。以上就是我的观点,希望回答对你有帮助。

遇到这种情况,一般控制电缆、信号线在同一钢管内铺设,动力电缆选择单独配管铺设。如果现场允许,务必严格遵守规程,以方便以后竣工验收。

无卤低烟电线电缆应具有无卤、低烟及阻燃的性能。

(其它电缆线路敷设后,不能再进行的建筑工程应结束。电缆敷设前检查应符合下列要求:(电缆的规格、型号、电压等级应符合设计要求。

电缆敷设区域必须有足够的照明;电缆敷设的脚手架搭设符合规程、牢固可靠;桥架验收合格,其内部杂物清理干净。

电力电缆和控制电缆应按以下原则分层敷设:(高低压电力电缆布置在最上层的电缆支架(或桥架)层上.(控制电缆。

电缆敷设完毕,上面应铺以100mm厚的软土或细砂,然后盖上混凝土保护板,覆盖宽度应超过电缆直径两侧以外各50mm。

电力工程电缆敷设规范,在选用电线电缆时,一般要注意电线电缆型号、规格(导体截面)的选择。

当设计无要求时,电缆桥架水平安装的支架间距为1.5~3m;垂直安装的支架间距不大于2m。

电缆桥架安装施工规范1.1为餍足工程设计中对电缆桥架的安装要求,特体例此暂行规定。待国度规范有电缆桥架安装的具体要求后,即以国度规定为准。

电缆在地沟内敷设地沟壁墙上,必须要安装金属电缆支架,并且做好保护接地线至接地网,需要根据电缆,电压等级以及控制电缆等情况,分层次进行敷设。

GB50217关于电力电缆行业的国家强制标准,该标准具体编号及名称为:GB50217-2018消防水带。发布部门为中华人民共和国住房和城乡建设部。

GB50168-2018是关于电气装置安装工程电缆线路施工及验收标准方面的国家强制标准,该标准为适用于电缆敷设施工规范。

材料进场按批查验合格证,合格证有生产许可证编号,按额定电压450/750V及以下聚氯乙烯绝缘电缆〔GB5023.1~5023.7〕标准生产的产品有安全认证标志。

当水平敷设时,其至地面的距离不应小于2.5m。

1电缆沟的深度应按有关规划部门提供的标高来决定,必须保证电缆的埋设深度.直埋电缆的深度不应小于0.7m,穿越农田时不应小于1m.直埋电缆的沟底应无硬质杂物。

电缆埋地深度规范低压电缆直接埋地电缆埋地深度0.7米,沟深0.8米,电缆上下各10cm黄砂,上面再盖红砖(铺砂盖砖).在过路与进户处埋深1米。

敷设在不填黄沙的电缆沟(包括户内)内的电缆,为防火需要,应采用裸铠装或非易(或阻)燃性外护层的电缆。

内的电缆,为防火需要,应采用裸铠装或非易(或阻)燃性外护层的电缆。

穿越农田时不应小于1m。在引入建筑物、与地下建筑物交叉及绕过地下建筑物处,可浅埋,但应采取保护措施。

控制电缆从电力系统的配电点把电能直接传输到各种用电设备器具的电源连接线路。

电缆桥架应尽可能在建筑物、构筑物(如墙柱梁、楼板等)上安装。电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求。

电缆在电缆沟或隧道内敷设第5.17条电缆在电缆沟和隧道内敷设时,其支架层间垂直距离和通道宽度的最小净距应符合表5.17的规定。

(电缆敷设前的检查:型号、规格是否与要求相符,绝缘应良好,外观应完整、无外伤痕迹。

(电缆桥架应尽可能在建筑物、构筑物(如墙柱梁、楼板等)上安装。(电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求。

编制施工方案:根据阅图和勘察记录,选定电缆桥架在不同建筑结构路段的安装形式;根据合同工期和施工人员组成确定施工组织。

(组建一支高素质的施工队伍。这一点至关重要,因为光纤施工比电缆施工要求要严格得多,任何施工中的疏忽都将可能造成光纤损耗增大,甚至断芯。

在电缆敷设安装的时候,应该尽量减少电缆的中间接头。电缆中间接头的制作,应当按照三相五线制配电系统的工艺要求,与电力电缆有可靠的兼容。其最大的优点是避免了中间接头的制作对电缆接头的不良影响并减少了对电缆的施工作业。其最大缺点就是存在缺陷,因为接头制作不合格,或者在运行中,由于不小心受力,就会引起接头松动,或者是电缆绝缘老化,引起过热。另外,电缆线路中也不例外,一般不容易电缆长时间连续工作,在制作电缆中间接头的时候,一般都是选用过度长度的电缆,因为长时间在生产的过程中,往往出现接头压接不牢固、电缆松散的情况。但是,如果电缆接头压接不牢固,这个原因可以引起电缆接头处接触电阻过大,使得电缆接头处温度升高,而过载导致电缆接头松动,甚至是电缆接头制作时的问题,使得电缆的温度升高。3、电缆的使用寿命不同。由于电缆使用寿命高于15年,电缆的使用寿命高于15年以上,电缆因受潮或进水,制作时未能及时更换。4、电缆因其使用环境恶劣,而导致中间接头盒内腐蚀严重,就不能再使用。同时,在电缆接头处,因为长期的负荷压/电流在电缆运行时受到很大的电磁干扰,长期的超负荷运行,电缆绝缘层老化,表面会形成水树枝,于是电缆就容易出现漏电现象,也会导致电缆产生故障。5、价格不同。由于电缆制作工艺过于紧凑,这样使电缆成本确实高于15年以上。
