高压电缆的绝缘层有多少

10kv高压电缆在绝缘方面确实也需要满足一定的标准才行。

铠装高压电缆主要用于地埋,可以抵抗地面上高强度的压迫,同时可防止其他外力损坏。高压电缆测量绝缘电阻时应使用2500V兆欧表进行测量,低压电缆测量绝缘电阻应使用1000V兆欧表进行测量。

高压电缆的绝缘阻值,长度在500m及以下的10kV,用2500V摇测,在电缆温度为+20℃时,其值不应低于400MΩ。电缆的数值随电缆的温度和长度而变化。

按规程规定:新电缆要求绝缘电阻应不低于0.5MΩ,运行中的高压电缆绝缘电阻大于10000MΩ才算合格。下面是电缆绝缘电阻的国家标准:1KV以下的使用1KV摇表:其值不应小于10MΩ,1KV以上使用2.5KV摇表:3KV及以下的电缆绝缘电阻值不小于200MΩ。6~10KV电缆的绝缘电阻值不小于400MΩ,20~35KV电缆的绝缘电阻值不小于600MΩ,220KV电缆的绝缘电阻值不小于4500MΩ/Km。

该数值不是固定的,因为绝缘电阻值是会跟随电线的温度以及长度进行变化的。

10kV高压电缆A,B,C三相的相间绝缘电阻最低2000兆欧到10000兆欧之间绝缘电压至少大于10万伏三相对地最少2000-4000V才安全绝缘电阻要大于1000兆欧漏电电流50HZ时1-5mA。

常用的YJV22电缆1.5到6平方的电线绝缘层的厚度大概在0.7毫米左右YJV22是属于一种中高压交联聚乙烯绝缘电缆线,其中yj的代表交联聚乙烯绝缘。

根据GB/T2900.50-2008,定义2.1中规定,高压通常不含1000V。中国国内高压输电线路的电压等级一般分为:35kV、110kV、220kV、330kV、500kV、750kV等。

六千伏高压电缆每相绝缘标称厚度为3.4mm电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度、环境粉尘的性质以及电缆的使用年限有关。

一条高压线结构有五层。

12/20KV的电缆采用高压的交联聚乙烯料。绝缘层平均厚度为5.5mm.26/35KV的电缆也采用高压的交联聚乙烯料。

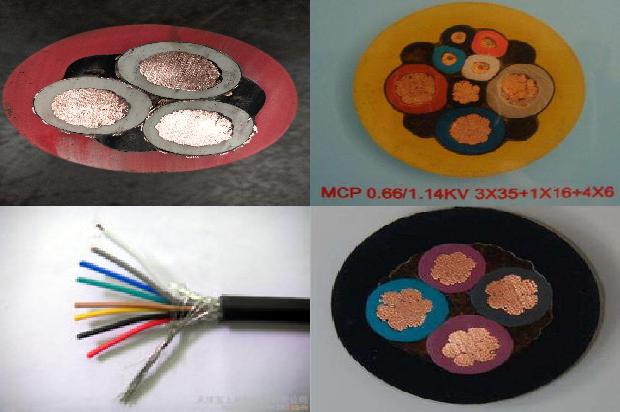

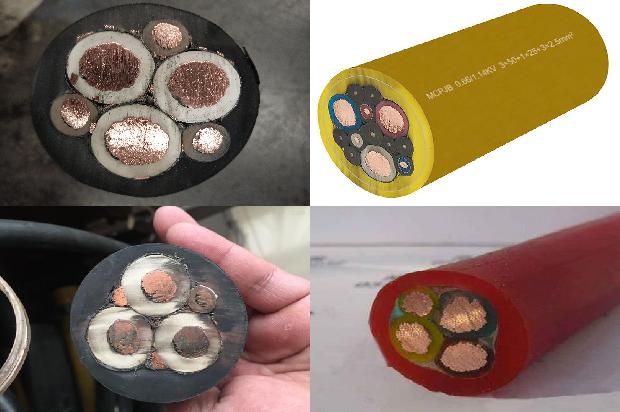

我们先来看一下低压电缆和高压电缆结构从上面的图片可以看出:高压电缆从内到外分别为导体-内半导体层。

(高压电线绝缘层(一般为110KV及以上):是包覆在导线外围四周起着电气绝缘作用的构件。主要材料:聚乙烯电缆和交联聚乙烯绝缘电缆等。

高压电缆是传输高电压使用的电缆,低压电缆就是传输低电压使用的电缆,我国为与国际接轨,已经把高低电压的界限调整在1000V,低于1000V为低压电。

10KV三芯电缆从铜芯到最外层一共有八层,各层起的作用具体是:外到内第一层是外护套层,材质是PVC。起保护和防水作用。第二层是钢带保护层。

高压交联聚乙烯绝缘电力电缆电压等级:64/110KV,执行标准:GB/T11017-[/B]2002。

高压电线电缆的绝缘层主要有两种材料,一种是塑料的,一种是橡胶的。塑料主要有PVC聚乙烯,还有一种是XLPE。

高压电缆绝缘标准:外观标准,电线上必须有认证标志、制造商、线径等。

1油浸纸绝缘是用绝缘油对经过干燥的纸进行真空浸渍而成。油浸纸绝缘的绝缘性能主要决定于纸和浸渍剂(绝缘油)的性能以及生产制造工艺。

高压电缆的绝缘电阻值相关规范:测量绝缘电阻是测量电缆芯线对外皮或芯线之间及外皮间的绝缘电阻,通常用摇表测量。

电缆最内为导电芯(为铜芯或铝芯),依次往外为:绝缘层,半导电层,屏蔽层,填充层,钢恺保护层,橡胶保护层(阻水的).电缆最内为导电芯(为铜芯或铝芯)。

电缆高压和低压区分方法:查看截面。电缆最内为导电芯(为铜芯或铝芯),依次往外为:绝缘层,半导电层,屏蔽层,填充层,钢恺保护层,橡胶保护层(阻水的)。

高压电缆是:高压电缆是电力电缆的一种,是指用于传输10KV-35KV(1KV=1000V)之间的电力电缆,多应用于电力传输的主干道。

依次往外为:绝缘层,半导电层,屏蔽层,填充层,钢恺保护层,橡胶保护层(阻水的)。

KVV电缆制造标准为GB/T9330.2-2008,电缆的绝缘材料为耐温等级70℃聚氯乙烯,绝缘层平均厚度为0.8mm。

(低压(1kv以下)1~3mm厚,10kv电缆5~8mm,35kv电缆10mm左右;低压或弱电电缆一般就一层绝缘层和保护层。

铝绝缘体用在对机械强度要求比较高的场合。

架空线路看看绝缘子的长度就知道了,越长的电压等级越高。

电缆绝缘厚度和护套厚度随着产品类型不一样厚度也不一样,随着电压等级增加绝缘厚度也不一样,而且还随着电缆规格大小变化也不一样。

由于有时候需要远距离传输电力,所以就需要高压电力电缆。

这种10kV(1万伏)高压电缆外面包裹着绝缘层,理论上不会触电,但是如果有破损,就可能放电。

导体的结构(1)绝缘层是将导体与大地以及不同相的导体之间在电气上彼此隔离,保证电能输送,是电线结构中不可缺少的组成部分。(2)屏蔽层15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。(3)保护层保护层的作用是保护电力电缆免受外界杂质和水分的侵入,以及防止外力直接损坏电力电缆。
