高压电缆标准要求

护套的绝缘(一般大于100MΩ)和耐压强度(500V以下1500V)线阻(一定的线径、电导率、长度下不大于一定的电阻)高温冲击150度下。

在GB/T12706.2-2008和GA306.1-2007中规定,高压交联聚乙烯绝缘电力电缆,三芯之间及芯与芯之间的绝缘电阻值,在最大输配电能力、最大温度和持续时间内应保持适当的安全运行,且不合格。采用2500V兆欧表摇测,在电缆温度为+20°C时,其绝缘电阻值不应低于400MΩ。电缆绝缘电阻的数值随电缆的温度和长度而变化。为了便于比较,应换算为20°C时单位长度电阻值,一般以每千米电阻值表示,即:R20=Rt×Kt×L式中R20-在20°C时,每千米电缆的绝缘电阻。MΩ/KM;Rt-长度为L的电缆在t°C时的绝缘电阻,MΩ;L-电缆长度,Km;Kt-温度系数,20°C时系数为1.0。良好(合格)的电力电缆的绝缘电阻通常很高,其最低数值可按制造厂规定:新电缆,每一缆芯对外皮的绝缘电阻(20°C时每千米电阻值),6KV及以上的应不小于100MΩ,当电压超过35KV时,其值不小于50MΩ。在常温下,根据公式R=ρl/s可以算出。ρ是导体电阻率,l导体长度,s导体横截面积.导体的电阻率跟温度有关,20°C时的铜的电阻率为0.0172(μΩ•m),所以在常温下的意思是0.0172*10^-6*100=0.0172*10^-6*100/2.5*10-6=0.688。这个值越大,说明它们的负载能力越小。

高压交联聚乙烯绝缘电力电缆电压等级:64/110KV,执行标准:GB/T11017-[/B]2002。

GB/T11017-2007《电力工程电缆设计规范》。

10kv高压电缆在绝缘方面确实也需要满足一定的标准才行。

长度在500m及以下的10kV电力电缆,用2500V兆欧表摇测,在电缆温度为+20°C时,其绝缘电阻值不应低于400MΩ。良好(合格)的电力电缆的绝缘电阻通常很高,其最低数值可按制造厂规定:新电缆,每一缆芯对外皮的绝缘电阻(20°C时每千米电阻值),额定电压6KV及以上的应不小于100MΩ,额定电压1~3KV时应不小于50MΩ。

高压电缆的产品执行标准为GB/T12706.2-2008和GB/T12706.3-2008。1KV及以下为低压电缆,1KV~10KV为中压电缆,10KV~35KV为高压电缆,35~220KV为特高压电缆。

1.架空线路应广泛采用钢芯铝绞线或铝绞线。

高压架空线的铝绞线截面不得小于50平方毫米,芯铝绞线截面不小于35平方毫米;2.架空线的导线截面不应小于50平方毫米,芯铝绞线截面不应小于35平方毫米;3.在跨越公路、铁路、河流、电力电缆等情况下,铝绞线具有一定的机械强度,在过路、过桥梁等特殊地方容易损伤导线。

1.4应选择不受机械震动和不受到外力破坏较为平坦的路径。1.5直埋电缆深度为700~1000毫米(指地表面对电缆本体表面)。

高压电缆运行温度一般不得超过35℃。因为电缆长期允许工作温度的高低与电缆的额定电压成反比,高压电缆的额定电压一般较高,当温度超过35℃时。

扩展资料:高压电缆线径选择按以下要求选择高压电缆的线径:根据电缆敷设的电压等级、使用地点及使用环境。

高压电缆的产品执行标准为GB/T12706.2-2008和GB/T12706.3-2008。

电缆的每一个支点位置需要按照相关的规定来固定,并且在橡胶类的电缆方面,一般要求水平是1M,而垂直需要是2M才行。

高压电线绝缘标准:长度为500米或以下的10kV电力电缆用2500V兆欧表测量。当电缆温度为+20°C时,绝缘电阻值不应低于400MΩ。

电缆在敷设以前,根据设计要求检查电缆的型号、绝缘情况和外观是否正确、完好。

电缆埋地深度规范低压电缆直接埋地电缆埋地深度0.7米,沟深0.8米,电缆上下各10cm黄砂,上面再盖红砖(铺砂盖砖).在过路与进户处埋深1米。

高压电缆常见型号列表:交联聚乙烯绝缘电力电缆(普通高压电缆)0.6/1KV6/6KV8.7/10KV8.7/15KV26/35KV。

高压22万伏电缆的标准是GB/Z18890-2002电缆标准,630平方导体应该采用紧压导体。

高压直埋电缆应有铠装和防腐保护层。高压直埋电缆的深度一般不小于0.7m,农田中不小于1m,35KV及以上不小于1m。

高压电缆的绝缘阻值,长度在500m及以下的10kV,用2500V摇测,在电缆温度为+20℃时,其值不应低于400MΩ。电缆的数值随电缆的温度和长度而变化。

按不平衡系数判断,泄漏电流的不平衡系数等于最大泄漏电流值与最小泄漏电流值之比。除塑料电缆外,不平衡系数应不大于2。

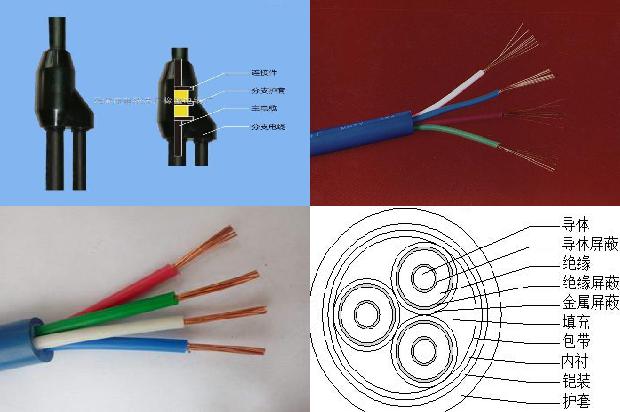

高压电缆是比较常用的电缆型号,组成部分包括导体、内屏蔽、绝缘、外屏蔽、铜带、填充、内护层、(铠装)、外护套。

1.架空导线的最小截面积不得小于线缆制造厂家规定的弛度范围。2.电力电缆终端头作用是预防电力电缆外露受机械损伤和化学腐蚀,并能在恶劣环境中使用。

3.在厂矿、城镇、集镇、村庄等人口密集地区,架空导线应尽可能采用绝缘导线。4.在在在建筑物内部的金属架空导线截面积不得小于10平方毫米。5.在隧道及管道等人口密集地区,架空导线与建筑物的间距不得小于下方主干线的最小垂直距离。6.架空地线的最大弧垂与地面建筑物地表面的距离不应小于2.5m。7.架空地线的最大弧垂与地面建筑物表面的距离不应小于2.5m。8.低压线路埋地敷设的深度不应小于0.7m。

9.由于经过测算:埋地敷设的电缆存在一定的安全隐患。电缆并不是一直大量地埋设在地下,可能会导致地下水位过深,使保护管容易受到破坏。10.由于电缆的敷设大多采用直埋敷设,而且一般不会受到机械损伤,所以电缆沟敷设的并不是随意设置,在电缆沟内敷设电缆是非常容易的。11.埋地电缆的接头应设在地面上的接线盒内,接头要用接头并锁紧。12.埋地电缆沟的深度应满足电缆敷设要求,埋地电缆周围不能有建筑物或构筑物的标桩,否则应铺以100mm厚的软土或沙层,电缆敷设后上面再铺以100mm厚的软土或沙层,然后盖上混凝土保护板,覆盖宽度应超过电缆直径两侧以外各50mm。13.埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2m高度至地下0.2m处,必须加设防护套管,防护套管内径不小于电缆外径的1.5倍。
