高压单芯电缆结构

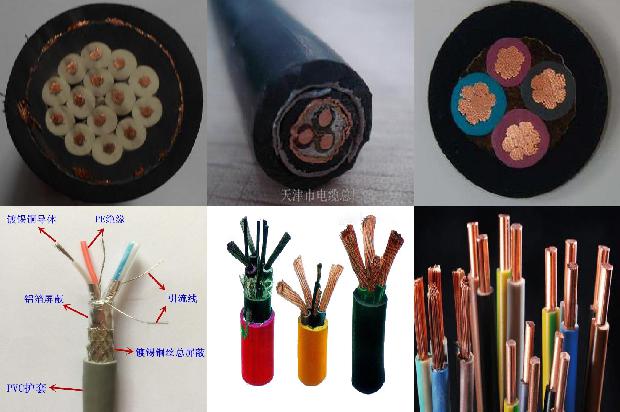

一,最外层一保护层(基本是聚氯乙烯材质)二,次外层一防护层(双层钢铠)三,内垫层一隔护层(防止钢铠伤及屏蔽层)四,电磁防护层一屏蔽层(双铜带。

3*10+1*6的电缆近似外径约:28mm。

240电缆出铜率是0.873240平方的电缆导体结构为:61/2.25,意思是61根直径为2.25mm的铜单线绞合成一根线芯。

首先要知道你电缆的型号和米数公式为:标称截面积*3*8.89/1000这就是1米电缆的含铜量比如3*240的高压电缆240*3*8.89/1000=6.4公斤如果不确定电缆总米数,可以断开一米,测量一米总重再用铜量/总重就是铜占比,然后总体称重,就能知道大概的出铜率了不过这个公式只适用于国标电缆,有些电缆是亏方的,用铜量会少一些。

高压单芯电缆外面是不用钢材的,也没那么多金属层。中低压电缆看标准:GB/T12706-2008。

3根300mm2的,也有1根70mm2的。一般300平方的电缆导体的直径会是22毫米,它的绝缘皮就会在8毫米左右,这时相加后它整体的直径范围就会在90毫米。不过也要看一下它的规格,有些规格不同,它们的尺寸也是会不一样的,不过基本上的直径都会在80~90毫米当中。

一般35KV及以下电压等级的电缆均采用两端接地方式,因为在电缆运行中,流过三个线芯的电流总和为零,在电缆金属屏蔽层两端基本上没有感应电压。

单芯电缆在正常运行或者过电压时,电缆金属护套都会产生感应电压,这个感应电压有时候回危及人身安全,同时还会击穿金属护套的外层。为了减少金属护套的感应电压,需要在电缆头处引接地线接地。电缆头处的接地方式有一端之间接地(另外一段保护接地)、两端之间接地、交叉互联接地。三芯电缆电缆电缆本身对护套产生的感应电压很小,单邻近电缆对金属护层会才生,所以三芯电缆只要有接头处直接接地就可以。

普通型号:YJVYJVLVYJV22YJLV22YJV32YJLV32截面:单芯三芯25平方-500平方阻燃型号:ZR-YJVZR-YJVLVZR-YJV22ZR-YJLV22ZR-YJV32ZR-YJLV3。

一条高压线结构有五层。

(高压电线绝缘层(一般为110KV及以上):是包覆在导线外围四周起着电气绝缘作用的构件。主要材料:聚乙烯电缆和交联聚乙烯绝缘电缆等。

高压电缆老式的有油纸绝缘电缆。

单股铜导线和多股铜线的区别主要在它的结构不同,由于多股铜线较软,不易折断线芯,它适用于导线要跟随运动的场合(比如一般的配电箱、柜的门上)。

按一台变压器容量选择就可以了。计算10KV电流和0.4KV电流公式都一样,只是电压不同选择10KV电缆,一般需要按照热稳定选择,不是按照计算电流。

(电缆敷设前的检查:型号、规格是否与要求相符,绝缘应良好,外观应完整、无外伤痕迹。

附录1电缆结构尺寸图ZR-YJLW031×630mm264/110kV序号电缆结构厚度尺寸(mm)1导体30.0包带0.6导体屏蔽1.0X.附录1电缆结。

电力电缆最里边的是线芯(导体),线芯外面是相绝缘和填料,再外面是三相统包绝缘,统包绝缘外为铅包,铅包外层为防护层如钢甲和聚氯乙烯护套。

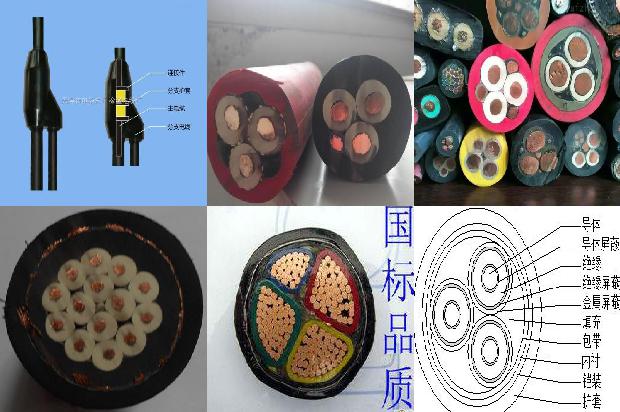

电力电缆的基本结构由线芯(导体)、绝缘层、屏蔽层和保护层四部分组成。线芯线芯是电力电缆的导电部分,用来输送电能,是电力电缆的主要部分。

把外表去掉40么分再去掉缠绕绳,把里边的相线都去4一5公的外皮,露出里边的裸线装上240的铜铝接头用液压钳压紧,每个接头压三道。

很高兴能回答您的问题,高压电缆头的基本要求电缆终端头是将电缆与其他电气设备连接的部件,电缆中间头是将两根电缆连接起来的部件。

(桥架水平敷设时,应将电缆单层敷设,排列整齐。不得有交叉,拐弯处应按电缆允许弯曲半径为准。

具体要求如下。直埋电缆应有铠装和防腐保护层。直埋电缆的深度一般不小于0.7m,农田中不小于1m,35KV及以上不小于1m,若不能满足上述要求。

拆除被测电缆的电源和一切对外连线,同时将被测电缆的芯线全部接地并放电1min。擦去电缆终端头表面的污垢。

不是,金属屏蔽是在半导体的外面是铜皮材料,象高压电缆等。保护套是在电缆外是铝或铅,铁制材料,象平常说的铠装电缆。

首先是输电的容量(有的习惯称能带的功率),输电容量越大,导体截面积就需越大。容量最直接决定导线、电缆的导体截面积,这是首要因素。

外护层、金属护层、内护层、金属屏蔽层、绝缘(外屏蔽层、绝缘层、内屏蔽层-当截面大于400时从外到内是挤包内屏蔽层和绕包内屏蔽层)导体。很别扭,都从内到外。

在高压线结构组成中有许多电线及杆塔组成,杆塔的主要功能是支撑高压线和杆塔,支撑导线和避雷线,架设等。因此高压线是适应电压等级比较高的输电线路,一般都是架设在山区或小区等绝缘的电线杆上。
